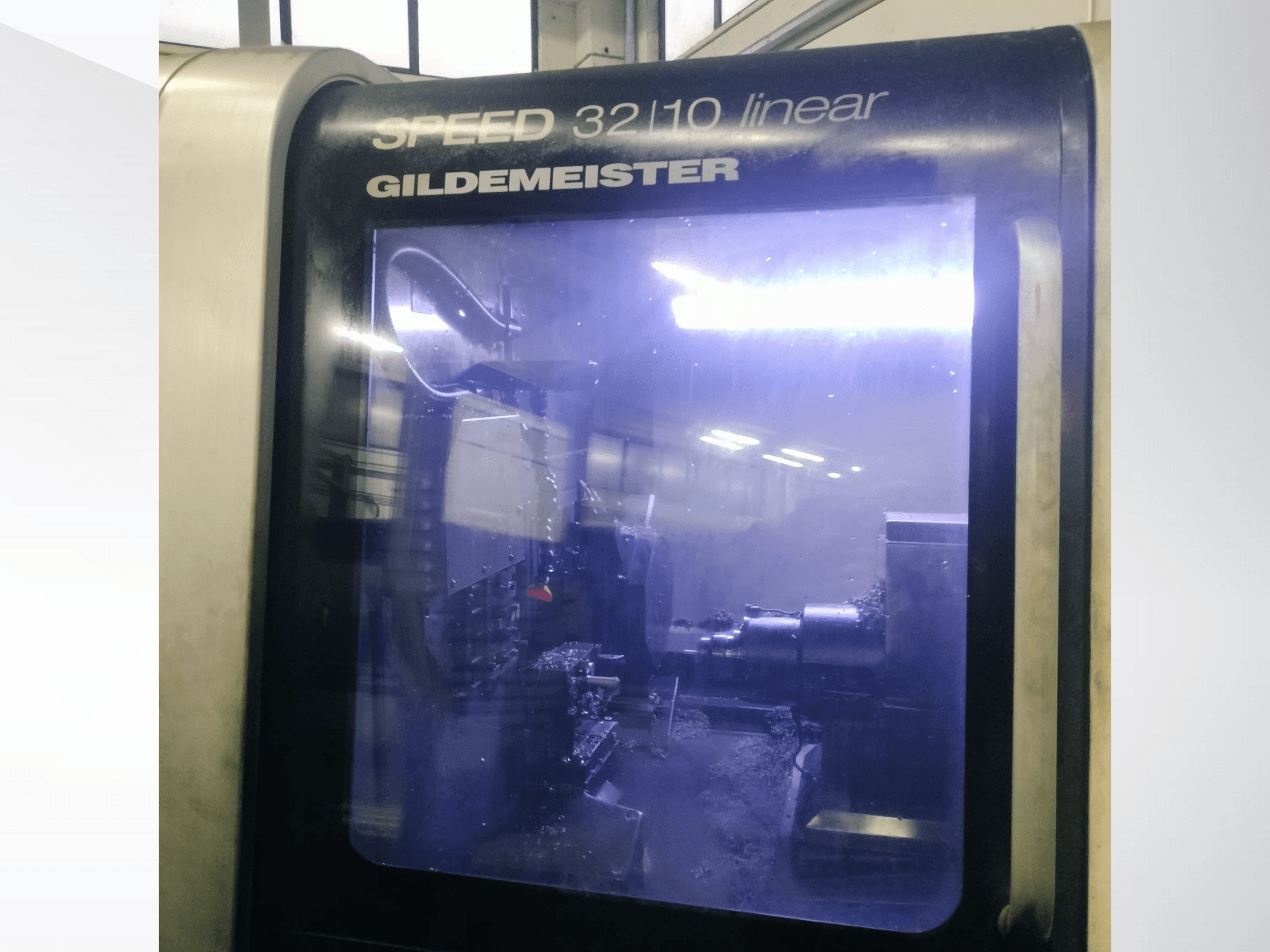

Gildemeister - SPEED 32/10 linear IT-TUR-GIL-2008-00002

CNC: Fanuc 310iS

Paneltípus: SlimLine

Képernyő: TFT színes képernyő: 15" TFT

Vezérelt orsók (beleértve a C tengelyeket is): 2

Vezérelt tengelyek: 8

Csatornák: 3

Rúdkapacitás: 33 mm (max. 36 mm)

Húzócső belső átmérője: 46 mm

Maximális fordulatszám: 8000 rpm

Névleges forgatónyomaték (S1): 24 Nm

Névleges teljesítmény (S1): 5,5 kW

Húzócső belső átmérője: 38 mm

Maximális fordulatszám: 8000 rpm

Névleges forgatónyomaték (S1): 9,4 Nm

Névleges teljesítmény (S1): 3,7 kW

X1 tengely

• Elmozdulás: 50 mm

• Maximális sebesség: 40 m/perc

• Maximális gyorsulás: 10 m/s²

• Névleges tolóerő (S1): 1200 N

Y1 tengely

• Elmozdulás: 350 mm

• Maximális sebesség: 30 m/min

• Maximális gyorsulás: m/s²

• Névleges tolóerő (S1): 5000 N

Z1 tengely

• Elmozdulás: 320 mm

• Maximális sebesség: 40 m/min

• Maximális gyorsulás: m/s²

• Névleges tolóerő (S1): 2500 N

X2 tengely

• Elmozdulás: 310 mm

• Maximális sebesség: 40 m/min

• Maximális gyorsulás: m/s²

• Névleges tolóerő (S1): 2500 N

Z2 tengely

• Elmozdulás: 320 mm

• Maximális sebesség: 40 m/min

• Maximális gyorsulás: m/s²

• Névleges tolóerő (S1): 2500 N

X3 tengely

• Elmozdulás: 80 mm

• Maximális sebesség: 40 m/min

• Maximális gyorsulás: m/s²

• Névleges tolóerő (S1): 1200 N

Y3 tengely

• Elmozdulás: 60 mm (±30 mm)

• Maximális sebesség: 18 m/min

• Maximális gyorsulás: m/s²

• Névleges tolóerő (S1): 5000 N

Z3 tengely

• Elmozdulás: 150 mm

• Maximális sebesség: 40 m/min

• Maximális gyorsulás: m/s²

• Névleges tolóerő (S1): 2500 N

Torony

• Összes állomás: 16

• Fix külső szerszámok: 8

• Szerszámszár mérete: 16×16 mm

• Meghajtott szerszámállások: 16

• Nyakörvtípus: ESX/ER 20

• Maximális meghajtott fordulatszám: 5000 rpm

• Névleges nyomaték (S1): 4,8 Nm

• Névleges teljesítmény (S1): 1,5 kW

Szerszámok

Szerszámtartó csúszka 1

• Összes állomás: 10

• Fix külső szerszámok: 6

• Szerszámszár mérete: 16×16 mm

• Meghajtott szerszámok: 4

• Nyakörvtípus: ESX/ER 20

• Maximális meghajtási sebesség (GEO 7-9): 5000 rpm

• Névleges nyomaték (S1): 2,19 Nm

• Névleges teljesítmény (S1): 0,55 kW

• Másodlagos meghajtott fordulatszám (GEO 8-10): 3333 fordulat/perc

• Névleges nyomaték (S1): 3,28 Nm

• Névleges teljesítmény (S1): 0,55 kW

Hátul dolgozó csúszda

• Összes állomás: 4 + 2

• Belső rögzített szerszámok: 3

• Szerszámtartó átmérő: 25 mm

• Külső rögzített szerszámok: 1

• Meghajtott állomások: 2

• Nyersanyák típusa: ESX/ER 16

• Maximális meghajtási sebesség: 6000 fordulat/perc

• Névleges nyomaték (S1): 1,75 Nm

• Névleges teljesítmény (S1): 0,55 kW

Média

Kenési rendszer

• Tartály térfogata: 2,9 L

• Üzemi nyomás: 30 bar

• Leállítási idő: 7 perc

• Működési ciklusidő: 7 perc: 30 másodperc

• Kenőanyag típusa: Castrol Magna BD 68

Pneumatikus rendszer

• Minimális üzemi nyomás: 5 bar

• Maximális üzemi nyomás: 6 bar

• Fogyasztás: 60 NL/perc
