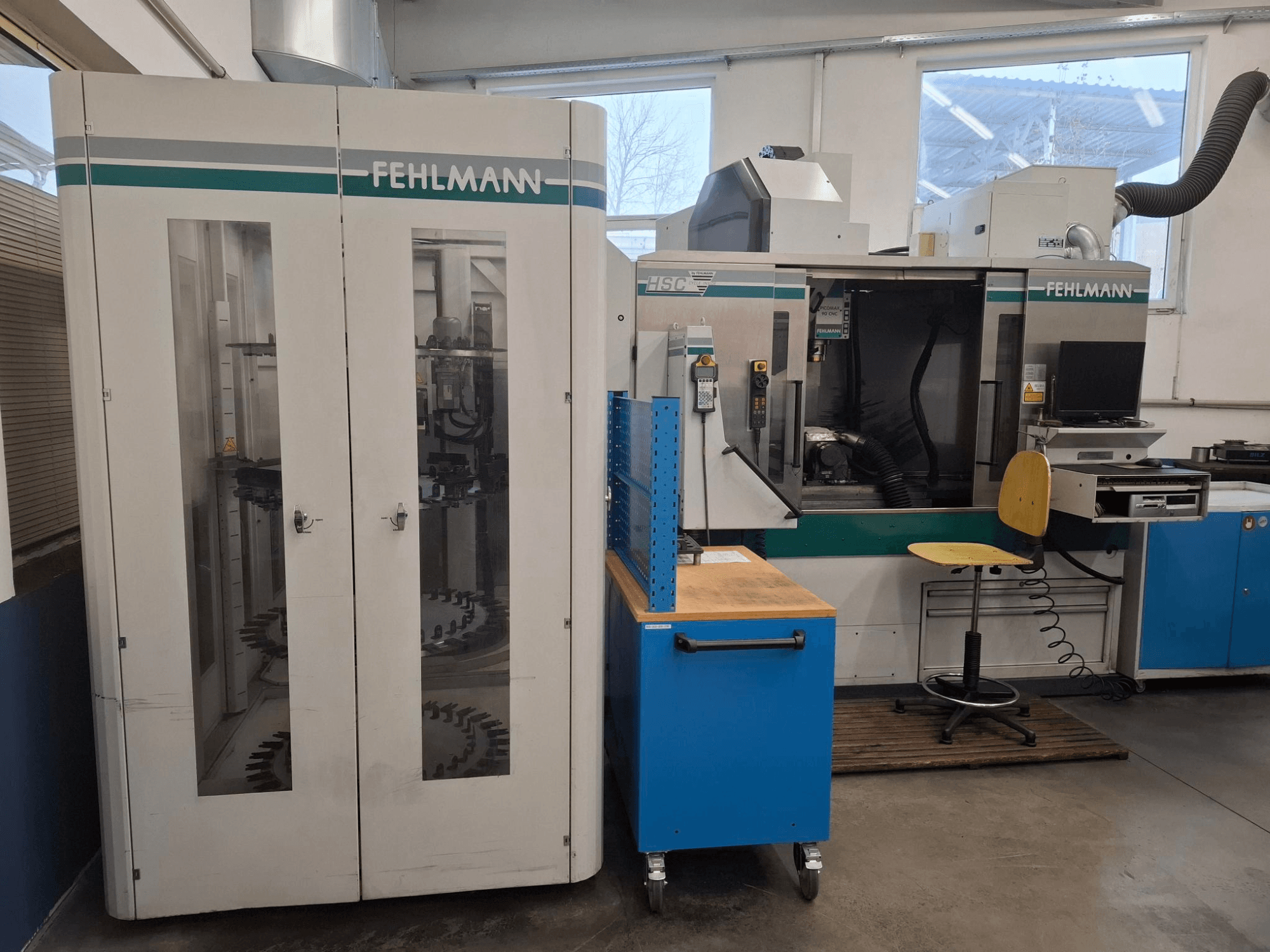

FEHLMANN - PICOMAX 90-HSC + Erowa automationCZ-MIL-FEH-2005-00001

• Asztalméret: 1260×490 mm

További felszerelés

• beleértve az EROWA Robot Multi automatizálást

• 20. tétel (cikkszám: 3391-176): 1 db Heidenhain iTNC 530M folyamatos pályavezérlés (alapkivitel) 30. tétel (cikkszám: 3360-181): 1 db. 1. szoftveropció az iTNC 530M-hez (forgóasztalos megmunkálás mm/percben, a hengerfelületen lévő kontúrok programozása, a munkasík döntése, beleértve a 3 tengelyes körinterpolációt) 40. tétel (cikkszám: 3360-182): 1 db 2. szoftveropció az iTNC 530M-hez (3D-megmunkálás: sima mozgás, 3D-szerszámkompenzáció, TCPM, 5-tengelyes lineáris interpoláció, spline-ok, blokkfeldolgozási idő 0,5 ms) 50. tétel (cikkszám: 3391-211): 1 db. Standard befogórendszer 60. tétel (cikkszám: 3390-220): 1 db. 1260x490-es gépi asztal 9 db 12H8-as T-horonnyal, 50 mm-es távolságban 70. tétel (cikkszám: 3391-240): 1 db. Szerszámcserélő rendszer 28 HSK-E50-es magazinhellyel, 80. tétel (cikkszám: 3390-270): 1 db. A megmunkálási terület oldalsó burkolata rozsdamentes fémlemezből, elöl szélesre nyíló tolóajtókkal és polikarbonát üvegezéssel. 2 db stroboszkóp-hatás elleni lámpával. Jobb oldali ajtó kézi vagy opcionálisan automatikus nyitással. 90. tétel (cikkszám: 3390-272): 1 db. Jobb oldali ajtó ablakkal, zárható 100. tétel (cikkszám: 3390-275): 1 db. Automatikus burkolatajtó a P90-hez bal oldalon a munkadarab betöltéséhez. Tartalmaz 2 pneumatikus hengert, vezetőket, vezérlőszelepet és vezérlő áramkört a CNC-vezérléshez. 110. tétel (cikkszám: 3390-288): 1 db. A megmunkálási terület teljes burkolata felfelé (32/28 szerszám), zárható mélyedéssel a rakodó daru számára. 120. tétel (cikkszám: 3360-506): 1 db. Kiterjesztett energiatakarékos funkció elektronikus időzítővel. A gép hajtásainak automatikus készenléti üzemmódba váltása az NC-programok befejezése után és a berendezés újraindításakor. 130. tétel (cikkszám: 3360-842): 1 db. Olajköd-elszívó rendszer a megmunkálási területhez 140. tétel (cikkszám: 3390-851): 1 db. Szabványos hűtőfolyadék-rendszer 3 bar / 30 l/min, 2 merülőszivattyúval, forgácsfiókkal, kiegészítő finom forgácsszűrő-betéttel és nyújtott hálós szűrővel. Hűtőfolyadék-tartály 240 l űrtartalommal. 150. tétel (cikkszám: 5130-101 Special): 1 db. Előkészítés minimális mennyiségű kenőfolyadék-rendszerhez. A tömlők a gépfejen keresztül az orsóig vezetnek. Az M-funkciók segítségével kapcsolható. 160. tétel (cikkszám: 3363-872): 1 db. Renishaw MP 40 3D tapintórendszer, HSK E50 orsóbetéttel, Ø 6 mm-es tapintóhegygel, vezeték nélküli jelátvitel infravörös rendszerrel. Önkalibráló, 360°-os sugárzással. 170. tétel (cikkszám: 3390-877): 1 db NT lézerrendszer D 0,15–63 mm-es szerszámok nagy pontosságú méréséhez és ellenőrzéséhez. Ciklusvezérelt átmérő- és hosszmérés, valamint kontúrstabilitás-ellenőrzés. Tartalmazza a CNC szerszámtábla automatikus beállítását és ellenőrzését. 180. tétel (cikkszám: 3360-918): 1 db FEHLMANN HSC beállítások (327. ciklus) a digitális tengelyhajtások dinamikus optimalizálásához. 190. tétel (cikkszám: 4875-114): 1 db ATS 160 CNC-SDKD--ITSPC automatikus CNC-indexelő és forgatóegység digitális kivitelben, Erowa ITS Power Chuck gyorsbefogó tokmánnyal. Középpont magassága: 160 mm. Forgási tartomány: +18° és -5° között. Maximális munkadarab-átmérő: 300 mm. Maximális munkadarab-súly: 50 kg. Forgótengely szorítónyomatéka: 1000 Nm. Indexelőtengely szorítónyomatéka: 600 Nm. Súly: 110 kg. 200. tétel (cikkszám: 3390-714): 1 db. Gépi előkészítés az ATS 160 CNC-D CNC indexelő/forgóegység felszereléséhez egy Fehlmann Picomax 90 CNC gépre. 210. tétel (cikkszám: 4875-787): 1 db. Rövid tesztorsó (60 mm) a készülék nullapontjának ellenőrzéséhez. 220. tétel (cikkszám: 4875-876): 1 db. Emelvény a lézeres mérőrendszerhez. 230. tétel (cikkszám: 4875-950): 1 készlet rögzítőanyag 12 mm-es T-hornyos asztalhoz. EROWA Robot Multi (ERM) munkadarab-betöltő rendszer: 240. tétel (cikkszám: 5209-010): 1 db EROWA Robot Multi munkadarab-betöltő rendszer kombinálható tárolókkal az ITS50, Holder 72, ITS148 és UPC palettatípusokhoz. 250. tétel (cikkszám: 5209-020): 1 db RCS I rögzített fogókar. 260. tétel (cikkszám: 5208-031): 1 db pneumatikus egység az 1. gépasztalon lévő 1. szorítófej vezérléséhez. 270. tétel (cikkszám: 5209-040): 1 db RCS fogókar az ITS 50-hez. 280. tétel (cikkszám: 5209-100): 4 db Tárcsa az ITS 50-hez, 72-es tartó, függőleges, max. 6 tárcsa, egyenként 30 elektródatartóval, ajánlott max. munkadarab-méret: kb. 100 x 100 x 200. 290. tétel (cikkszám: 5201-150): 1 db. ITS 115 igazító paletta. 300. tétel (cikkszám: 3390-295): 1 db. Robot-rögzítőszerkezet burkolólapokkal, cseppfogó aljzattal és kábelszettel. 310. tétel (cikkszám: 5220-001): 1 db FEHLMANN Milling Center Manager (MCM) 5. verzió automatikus munkadarab-betöltéssel rendelkező megmunkáló központokhoz. Windows XP operációs rendszerrel ellátott PC-hardverrel együtt. 320. tétel (cikkszám: 5220-803): 1 db MCM vezérlőkonzol zárható billentyűzetfiókkal és 4 db HSK50 szerszámtartóval. HSC gép-kiegészítő készlet HSK-E50: 330. tétel (cikkszám: 8079-002): 1 db kalibrációs csap 12/10 mm. 340. tétel (cikkszám: 8520-000): 1 db kúptisztító HSK 50. Grafitpor-elszívó rendszer: 350. tétel (cikkszám: 5002-001): 1 db ipari porelszívó rendszer grafitporhoz, 16.2.5 típus, automatikus. Szívóturbina 3,1 kW, névleges légáramlás 1'680 m³/h, 75 dBA-ig hangszigetelt, 100 l-es tartály. 360. tétel (cikkszám: 5002-011): 1 db. 1 szívópont jobbra, 100 mm-es csővezeték. 370. tétel (cikkszám: 5002-090 Special): 1 db. Szívópont a megmunkálóterem kézi tisztításához. 380. tétel (cikkszám: 3390-565): 1 db vezérlőszekrény-hűtőegység a PICOMAX 90-hez.
