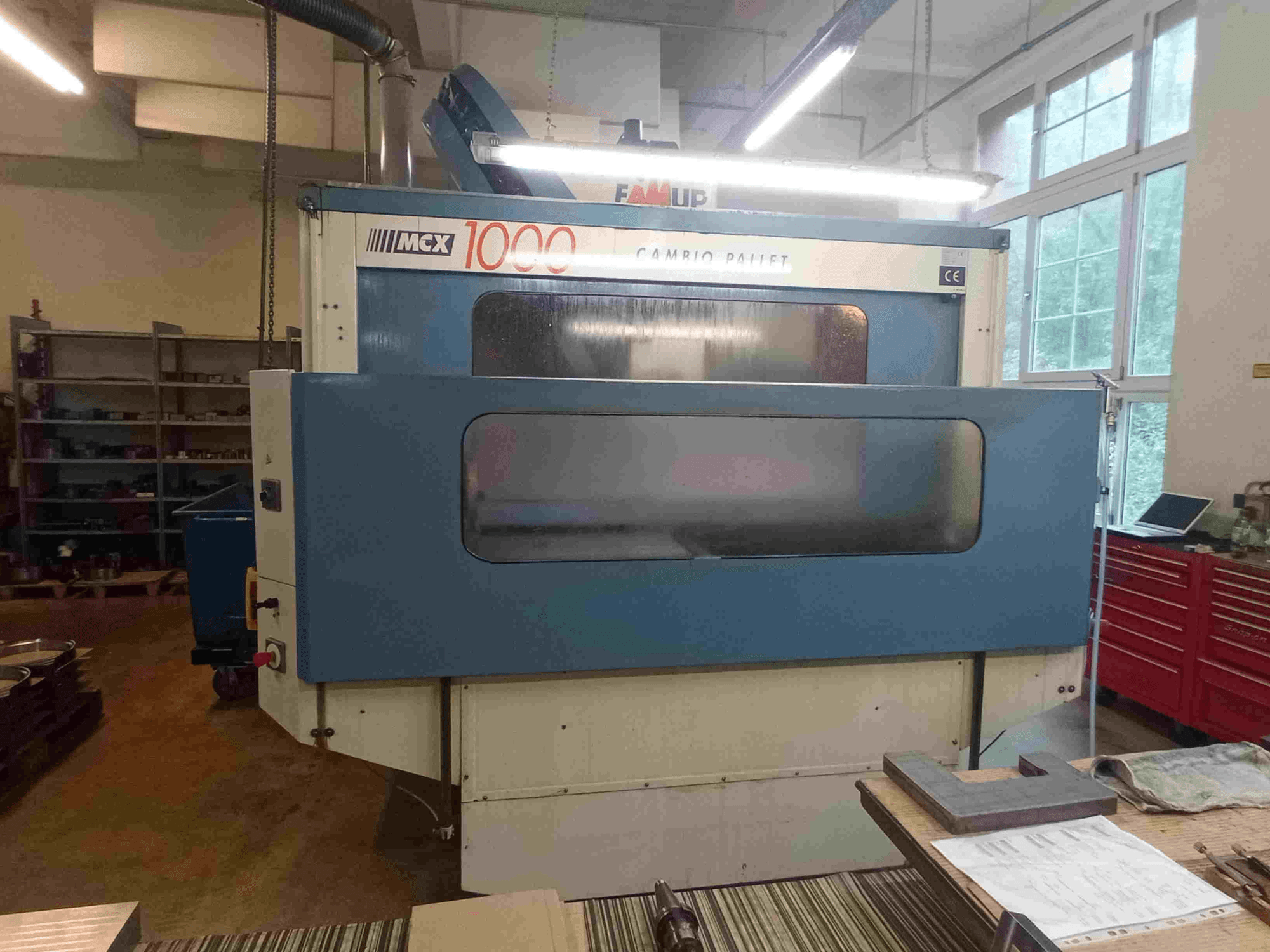

FAMUP - MCX 1000DE-MIL-FAM-1997-00003

- A gép állapota / üzemelési előzmények: kb. 5 évig kétműszakos üzemmódban működött, a fennmaradó időben egyműszakos üzemmódban; üzemóraszámláló nem áll rendelkezésre

- Vezérlőegység: Siemens Sinumerik 810M GA3

- Hosszirányú elmozdulás (X-tengely): 1 100 mm (palettacserélővel)

- Keresztirányú elmozdulás (Y-tengely): 480 mm

- Függőleges elmozdulás (Z-tengely): 470 mm

- Palettaasztal használható területe: 1 000 x 450 mm (2 paletta)

- T-hornyok (paletta): 5 x 14 x 80 mm

- Asztal teherbírása: 600 kg

- Raklapcsere idő: 9 másodperc

- Orsófordulatszám: 50–8 000 ford./perc (nagyfordulatszámú orsó opció)

- Orsó kúpos csatlakozás: SK 40 / ISO 40 (DIN 69871)

- Orsómotor teljesítménye: 11,25 kW (30 perc) / 9 kW (S1 folyamatos)

- Munkavégzési előtolás (X, Y, Z): 10 000 mm/perc

- Gyorsmozgás (X, Y, Z): 24 000 mm/perc

- Szerszámtár kapacitása: 30 pozíció (lánctár)

- Maximális szerszámátmérő: 110 mm

- Maximális szerszámhossz: 280 mm

- Maximális szerszámtömeg: 6 kg

- Szerszámcsere-idő: 3 másodperc (5 másodperc forgácsról forgácsra)

- Teljes beépített teljesítmény: 18 kW

- A gép teljes méretei (H x Sz x M): 3 500 x 3 150 x 3 000 mm

- Kiegészítő berendezések és tartozékok:

- 4. tengelyes CNC forgóasztal (250 mm átmérőjű) pneumatikus hátsó orsóval

- Hordozható elektronikus vezetőkar / kézkerék

- Cserefúvóka a Z-tengelyhez

- Különféle szíjak a géphez és a 4. tengelyhez

- Szorítóhüvely-tartó a láncmagazinhoz

- Merev menetfúrás (menetfúrás hosszkompenzációs tokmány nélkül)

- Fröccsenésvédő kabin halogén munkalámpával

- Hűtőfolyadék-rendszer beépített mosófúvókákkal az optimális forgácseltávolítás érdekében

- Forgácstálca / -tartály

- Automatikus központi kenőrendszer

- Villamos szekrény hűtése / hőcserélő
