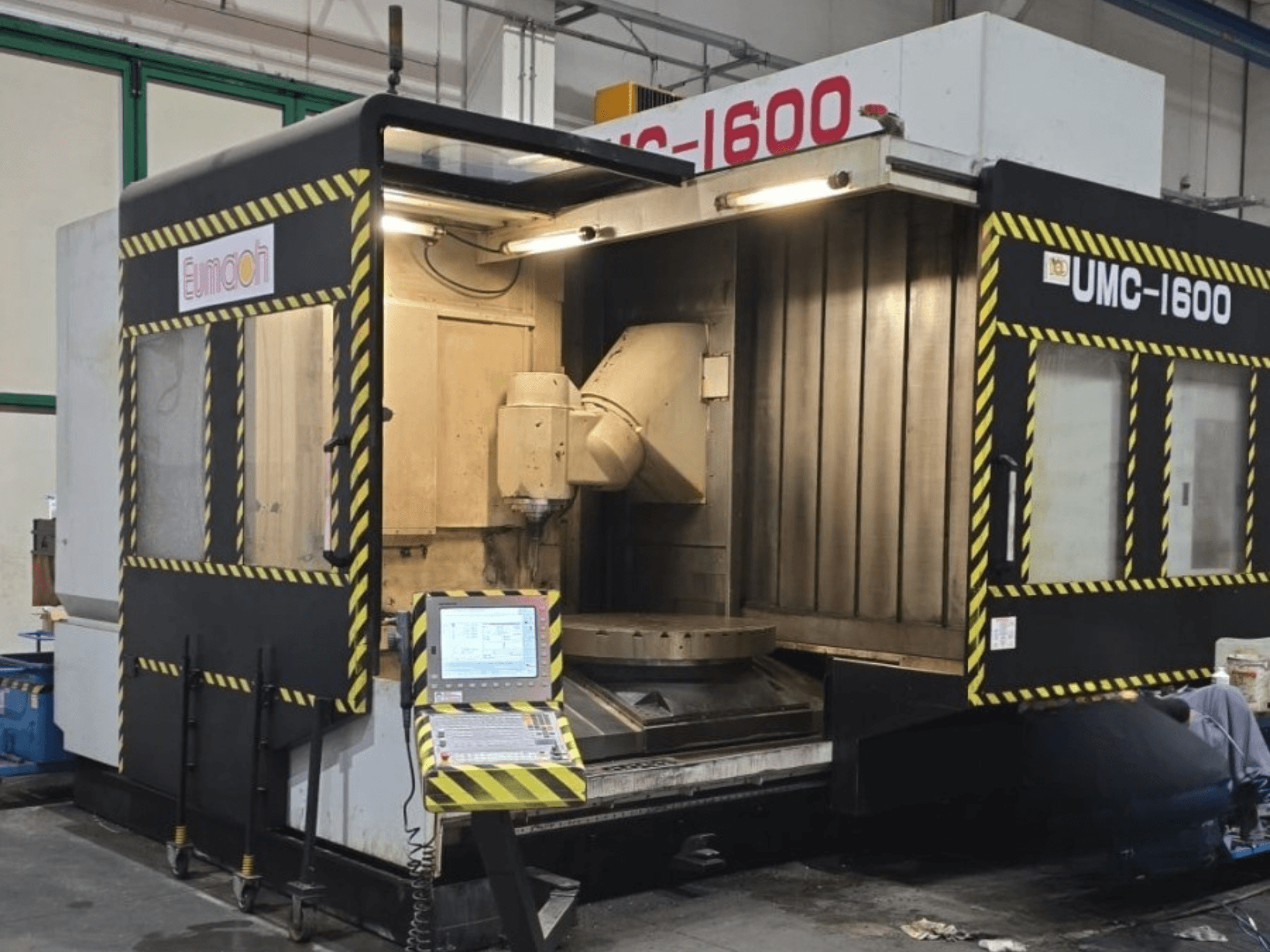

Eumach - UMC-1600IT-MIL-EUM-2020-00001

• CE-tanúsítás: Igen

Mozgástartomány és előtolás

• B-tengely forgási tartománya: +10° – −190°

• C-tengely forgás: 360°

• Gyorsmozgás X/Y/Z: 24 / 24 / 24 m/perc

• Vágási előtolás X/Y/Z: 20 / 20 / 20 m/perc

Forgóasztal (C-tengely)

• Asztal átmérője: Ø1 320 mm

• Maximális asztalsebesség: 30 fordulat/perc

• Minimális indexelési lépés: 0,001°

• Hajtás: Közvetlen hajtású nyomatékmotor

• T-hornyok: 13 db, 18H méret, 100 mm-es osztás

• Az asztal magassága a padlótól: 1 085 mm

Forgófej (B-tengely)

• Hajtás: Közvetlen hajtású nyomatékmotor

• Forgási idő függőleges ↔ vízszintes: 3 s

• Forgási tartomány: +10° / −190°

Orsó

• Teljesítmény S1/S6: 37,4 / 54 kW

• Nyomaték S1/S6: 170 / 390 Nm

• Első orsócsapágy átmérője: 100 mm

• Az orsó középpontja és az oszlop közötti távolság: 1 105 mm

• Orsó kúpos csatlakozás: megerősítésre vár (a dokumentáció szerint lehetségesek a HSK-A100, BT, CAT, SK50 típusok)

Munkatávolságok

• Függőleges távolság az orsó vége és az asztal felülete között: 150–1 200 mm

• Vízszintes távolság az orsó középpontja és az asztal felülete között: 100–1 150 mm

• Függőleges távolság az orsó orrától az asztal közepéig: −300–960 mm

• Vízszintes távolság az orsó középpontja és az asztal középpontja között: −250–1 010 mm

Automatikus szerszámcserélő

• Típus: excenterkar

• Maximális szerszámátmérő: Ø150 mm

• Max. szerszámhossz: 350 mm

• Szerszámcsere pozíciója: vízszintes

Vezetőpályák és golyósorsók

• Lineáris vezető mérete X/Y/Z: 55 / 55 / 55 mm

• Vezetősínek száma X/Y/Z: 4 / 2 / 2

• Vezetőblokkok száma X/Y/Z: 8 / 4 / 6

• Golyósorsó átmérője X/Y/Z: Ø55 / Ø55 / Ø63 mm

• Golyósorsó menetmagassága X/Y/Z: 16 / 12 / 12 mm

Elektromos adatok

• Feszültség: 400 V

• Frekvencia: 50/60 Hz

• Csatlakoztatott terhelés: 80 kVA

A vázlatrajz megerősíti a beépítési méreteket

Beépített funkciók/opciók

• Egyidejű 5-tengelyes megmunkálás

• Közvetlen meghajtású B-tengelyes forgófej

• Közvetlen meghajtású C-tengelyes forgóasztal

• HEIDENHAIN iTNC 530 HSCI vezérlő RS-232 interfésszel

• Lineáris mérőskálák az X, Y, Z tengelyeken

• Forgásjeladók a B- és C-tengelyeken

Még nem erősítve (gépadatok)

• Pontos orsó kúpos csatlakozás

• Üzemórák

• Orsó üzemórák

• Megerősítés, hogy a 60 szerszámos magazin és az összes felsorolt berendezés be van szerelve erre a konkrét gépre

További felszerelések

• Lánctípusú forgácsszállító

• Két csigás forgácsszállító

• Teljes fröccsenésvédő tetővel (burkolat)

• Programozható hűtőfolyadék-rendszer

• Orsó levegőfúvás

• Orsó vízhűtő (hűtőberendezés)

• Munkalámpa

• Gépállapot-jelző lámpa

• Gép- és kezelési kézikönyvek

• Szerszámosláda

• Kb. 40 db HSK-100 szerszámtartó tartozik a géphez.

Még megerősítésre vár (kiegészítők)

• Hűtőfolyadék-átvezetés az orsón keresztül (CTS)

• Érintőérzékelő (munkadarab-érzékelés)

• Szerszámmérő rendszer (szerszámbeállító)

• A mellékelt szerszámtartók és tartozékok teljes listája
