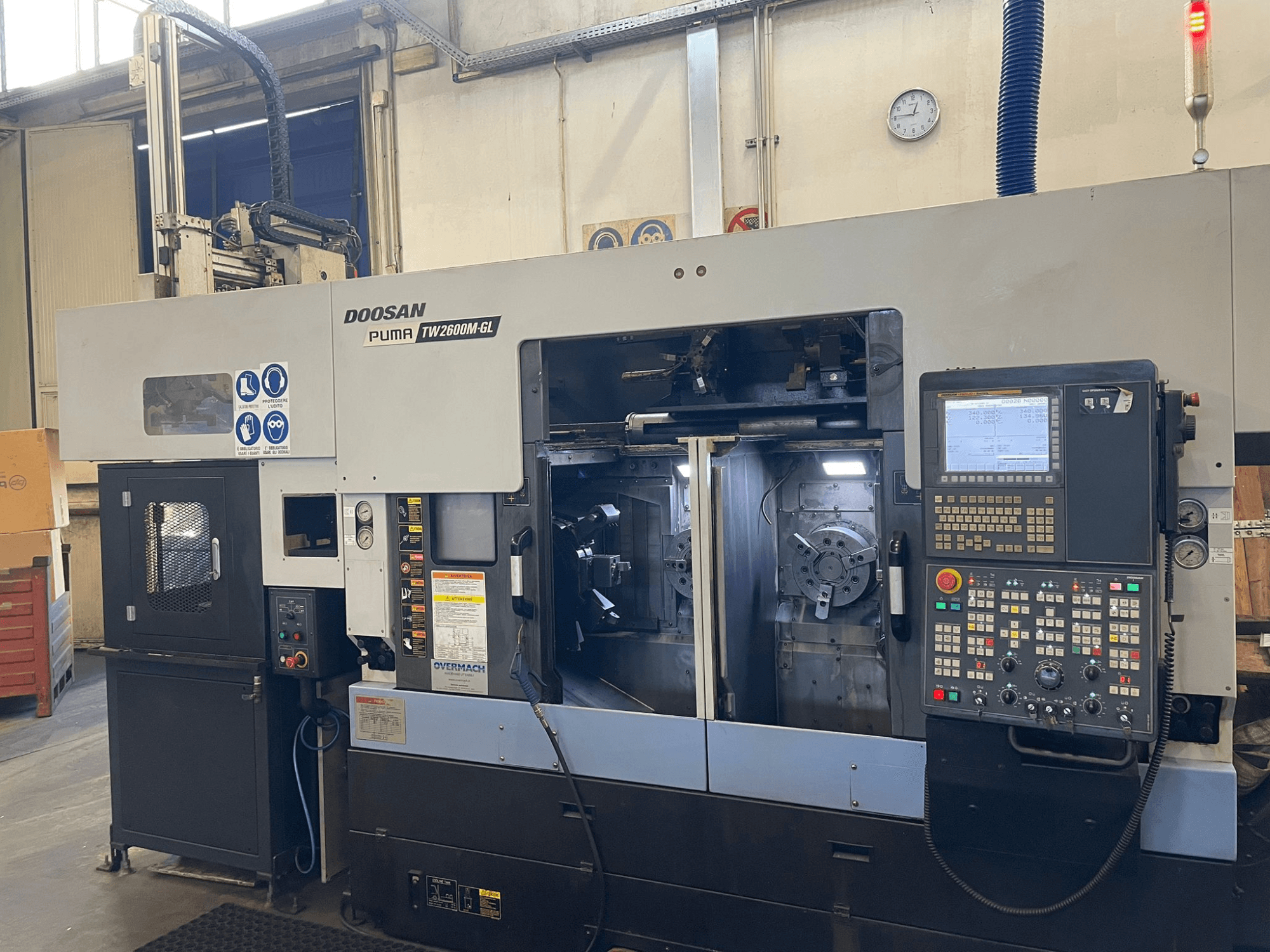

DOOSAN - TW2600 M-GLIT-TUR-DOO-2017-00006

• Ellenőrzés: Doosan-Fanuc i-sorozat (digitális FANUC, kézi útmutató i, kibővített memória 512+512 KB, Ethernet, RS-232C, USB, merev csapolás, szerszám eltolási memória, előtolási sebesség felülbírálása).

• Construction: Öntöttvas ágy, ikerszeparált szerkezet (balra/jobbra), 0°-os dőlésszöggel

Orsók és kapacitás

• Orsó orr: ASA A2-6

• Tengelycsapágy átmérője: (kettős tokmánykonfiguráció)

• Rúdkapacitás: Ø 66 mm

• Max: Ø 350 mm

• Maximális esztergálási hossz: 245 / 274 mm

• C1/C2 tengely pozicionálási pontosság: ±0,001° (hidraulikus indexelés)

• Az orsóközéppontok közötti távolság: 450 mm

• Maximális terhelés orsónként: 260 kg

Tengelyek és előtétek

• Menetek: X1/X2 = 190 mm; Z1/Z2 = 410 mm; C1/C2 = 360°.

• Gyorshajtás (X1/Z1, X2/Z2): 24 / 24 m/min

• Vágási előtolás (X1/Z1, X2/Z2): 12 / 12 m/min

• Forgótengely előtolás (C1/C2): 33 fordulat/perc

Revolverek

• Jobb oldali revolver: BMT-55P motoros revolver, 12 állomás (mindegyik hajtott), max. szerszámsebesség 5.000 fordulat/perc, hajtott szerszámmotor 5,5 / 3,7 kW

• Szerszámcsatlakozó: Szerszámszár 25 × 25 mm; fúrórúd Ø 40 mm

• Indexelés: 0,2 s állomásonként, szervo indexelés hidraulikus rögzítéssel

Kiegészítő berendezések

• A1 típusú portálrakodó:

  • Rakodókapacitás: max. 6 kg

  • Alkatrész átmérő: Ø 25 és Ø 125 mm között

  • Alkatrész hossza: 20-100 mm

  • Tengelymozgások (X/Y/Z): 710 / 215 / 220 mm

  • Tipikus be- és kirakodási ciklusidő: 9 s

  • Üzemi légnyomás: 5-6 bar

• Alkatrész-tároló (recirkuláló raklaprendszer, A1 típus):

  • Raklapok száma: 1 db: 14

  • Maximális darabszám raklaponként: 15

  • Teljes kapacitás: legfeljebb 210 darab

• Szerszámcsomag mindkét revolverhez:

  • Tengelyes szerszámtartók: 3 + 3

  • Radiális szerszámtartók: 1 + 1

  • Hajtott szerszámtartók: 2 + 2

  • Redukciós hüvelyek: ER-25, Ø 25 mm

• Nagynyomású hűtőközeg-rendszer

• forgácsszállító és fröccsenésgátló
