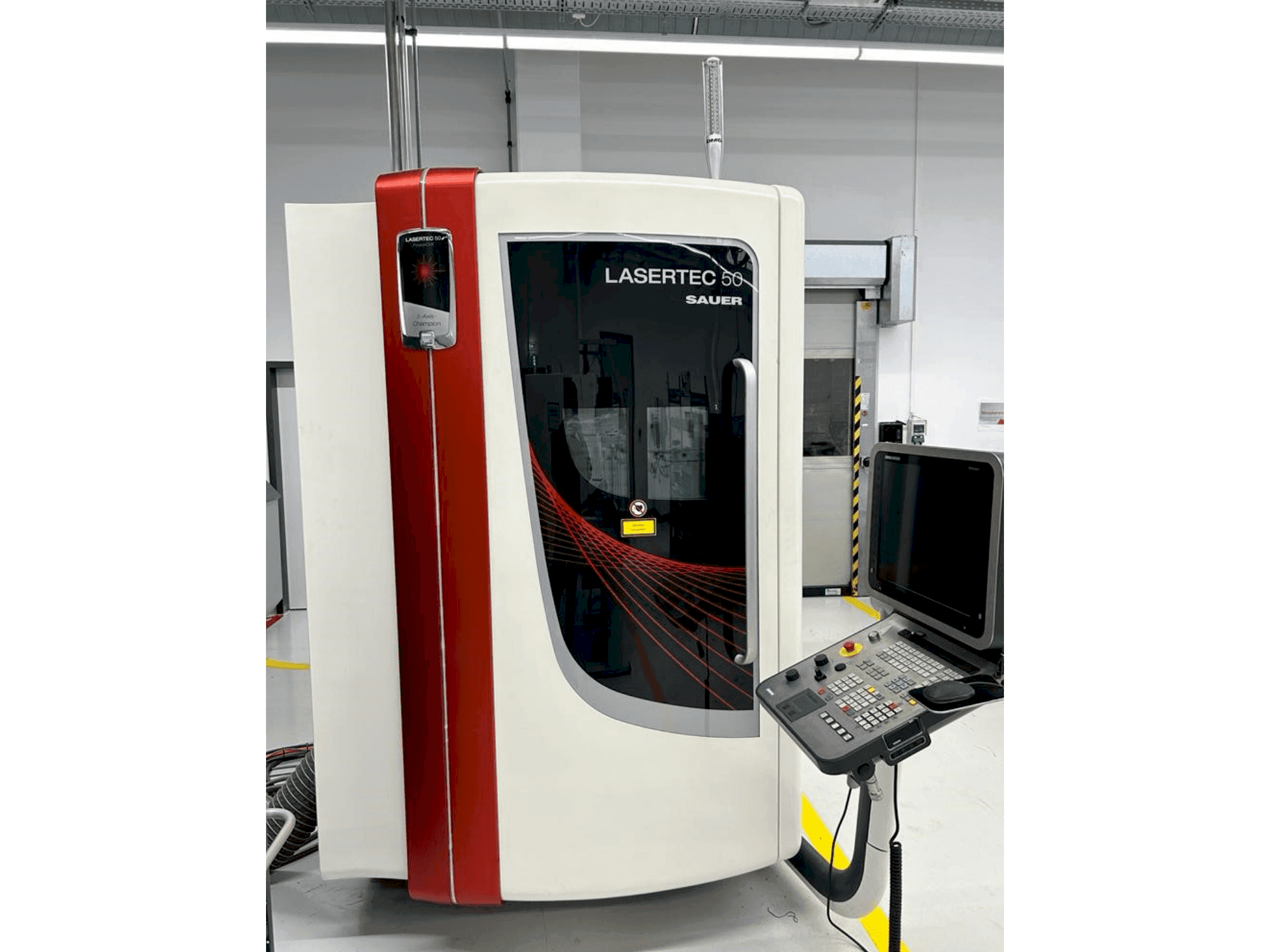

DMG - SAUER LASERTEC 50DE-MIL-DMG-2010-00002

Kiegészítő felszerelés

• LASAG FLS 352A lézer (2011)
• Keller L-CUT-1-P2-B60-V elszívórendszer (2010)
• KKT OLB 10 SA hűtő (2014)

A gép előnyei

Minőségi gépi előnyök

• Pcd / cbn nyersdarabok vágása három-öt tengelyen: 10x gyorsabb a vezetékes edm-hez képest
• Pcd / cbn lapkák lézeres vágása 2d-ben és közvetlenül a szárszerszámon
• 5 tengelyes precíziós gép lineáris hajtásokkal x / y-ban > 1g gyorsuláshoz
• Nagy dinamikus nyomatékú motorok mindkét forgótengelyen (b- és c-tengely)
• Nagy pozicionálási pontosság, ≤ 8 μm
• Ccd kamera és 3d tapintó a gyors beállításhoz
• Felhasználóbarát siemens 840d solutionline speciális szoftverfunkciókkal
• A lézer nagyon jó hozzáférhetősége beállítási és karbantartási munkákhoz
• Nem használnak speciális technológiai gázt. Csak 6 bar nyomású sűrített levegő szükséges
• A gép 5 tengelyen tud egyidejűleg dolgozni

A gép műszaki előnyei

• Alapgép: cnc lézeres precíziós gép // lasertec 50 precíziós szerszám 500 mm x 500 mm x 700 mm átfutási út // keresztszán lineáris meghajtókkal // függőleges tengely (z-tengely) lineáris vezetőkkel és golyóscsavar meghajtással // teljes ház ( lézervédelmi osztály 1) 1 lézeres biztonsági ablakkal // tömör gépi alapkeret ásványi öntvényből // lasag nd:yag laser fls (300 watt) // feldolgozófej (100 mm-es gyújtótávolság) // motoros bővítő 1-6 alkalommal // rúdminőség
• Vezérlőegység: 3d útvezérlés // siemens 840 d solutionline
• Munkaasztal: nc forgatható forgóasztal // rendkívül dinamikus és precíz // két nyomatékmotorral 200 mm átmérőjű munkadarabokhoz // max. 14 kg-ig terhelhető
• Munkaasztal opciók: ks rögzítő karima // hsk-63 radiális és szögbeállítással a vevői raklap kézi befogásához befogása 200 x 280 mm // raklaphoz hsk-63 tartó szükséges
• Kamera átmenő sugárúttal, hattyúnyak led beeső fényforrással // ütközéskapcsoló a feldolgozófejhez (3 tengelyes működés)
• Vezérlési lehetőségek: 5 tengelyes transzformáció // elektronikus kézikerék // programozható folyamatgáz nyomás
• Mg jelzőfény 4 gépállapot kijelzése: "program aktív", "lézerfigyelmeztetés", "hiba", "beállítási mód"
• 3d mérőszonda renishaw omp 400 automatikusan nyúlik
• Kiegészítő lézervédő ablak, 297 mm x 210 mm // elszívó egység másodlagos szűrőfokozattal // hűtőegység lézeres és lineáris motorokhoz // víz-víz hőcserélő
• Dmg elektromos szerszámok

Extra információ

A gép jelenleg gyártás alatt áll, de azonnal elérhető
