- DMG MORI LASERTEC 65 3D hibrid 5 tengelyes precíziós gép maráshoz és lézeres megmunkáláshoz

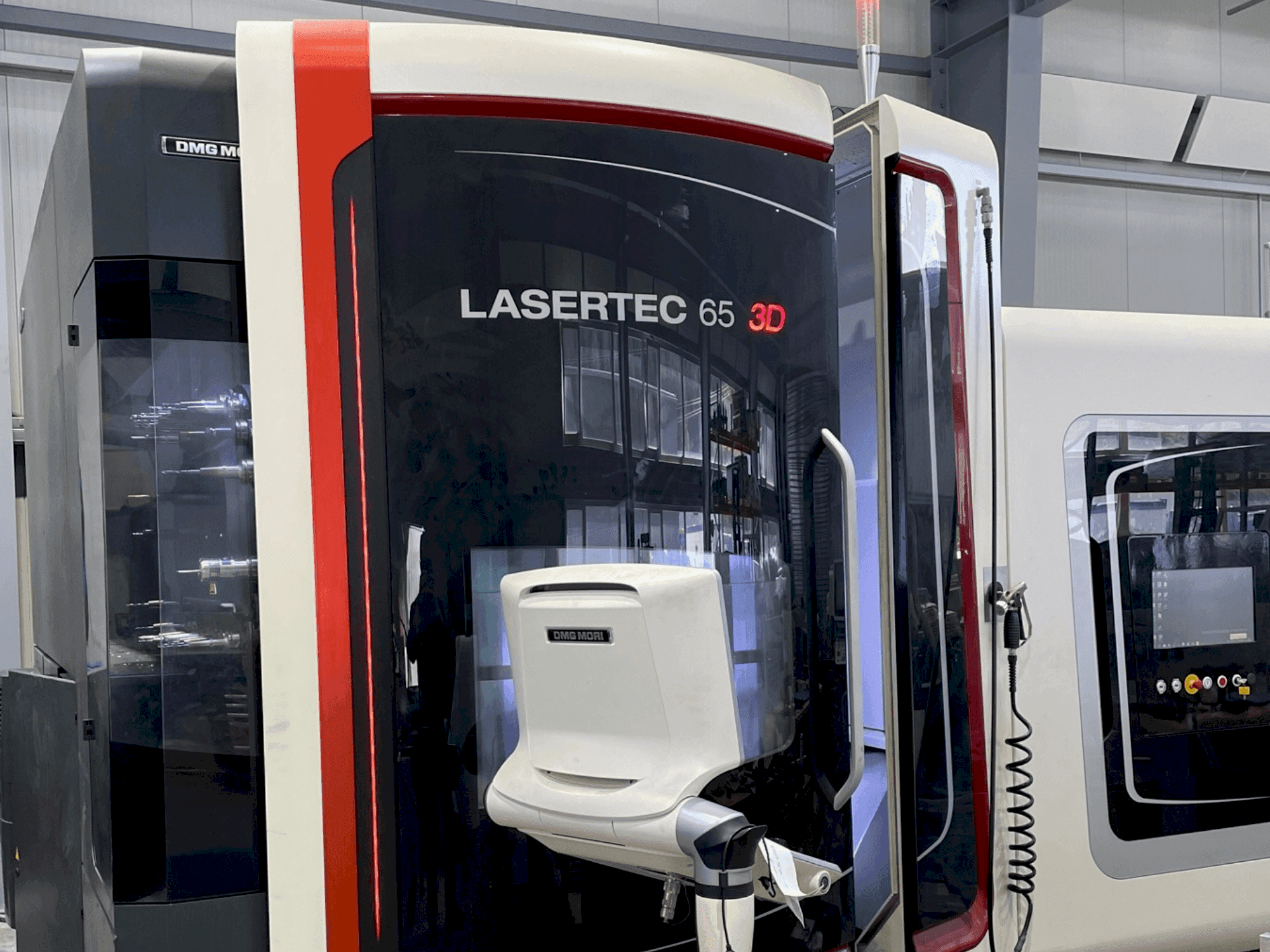

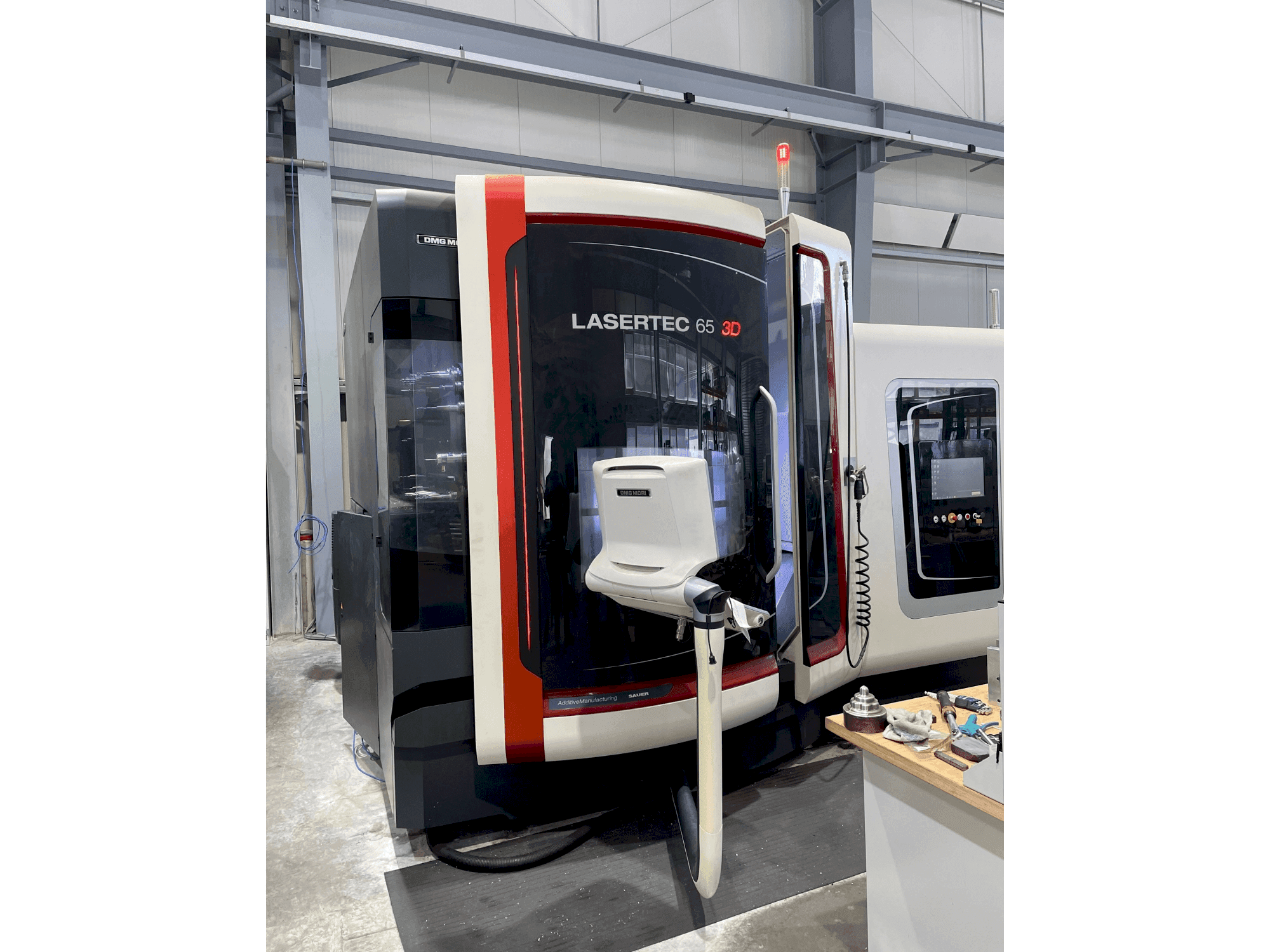

Ezt a DMG MORI LASERTEC 65 3D hibrid 5 tengelyes precíziós gépet maráshoz és lézeres megmunkáláshoz 2014-ben gyártották Németországban. Különlegessége, hogy 3D nyomtatással lehet alkatrészeket előállítani és egyben utómunkálni. Ideális azoknak a gyártóknak, akiknek nagy teljesítményű additív gyártási megoldásra van szükségük fémes 3D alkatrészekből. A gép a lézerfej fix beépítésével rendelkezik a fejtartóba a nagyobb beépítési hely és a nagyobb teljesítmény érdekében. Ezenkívül 5 tengelyes anyagfelvitelt kínál koaxiális fúvókán keresztül az egyenletes poreloszlás érdekében, függetlenül a lézer felépítési irányától. Ideális megoldás prototípusokhoz, kis sorozatokhoz, javításokhoz és bevonatokhoz. Ez a LASERTEC 65 3D beépített SK 40 motororsóval van felszerelve, akár 14 000 1/perc orsófordulatszámmal. Ezenkívül 2,5 kW lézerteljesítményű, szálvezérelt dióda lézerrel működik. A belső hűtőfolyadék-ellátás (IKZ) mellett Renishaw mérőszondával és Blum szerszám mérési lehetőséggel rendelkezik. Ezenkívül nagyra értékelik a könnyen hozzáférhető, nagyméretű munkaterülete, valamint a 650 × 650 × 560 mm (X / Y / Z) utazási méretei. Ez egy rendkívül alkalmazkodó, 5 tengelyes gép, amely a lézeres és marási feladatok széles skálájára alkalmas, és kompromisszumok nélkül, következetesen kiváló minőségű eredményeket biztosít.
Áttekintés
- márka: DMG MORI
- év: 2014
- MODELL: LASERTEC 65 3D Hybrid
- termelési órák: 1520
- alkalmazási típus: marás
- Helyszín: Ausztria
- géptípus: Univerzális megmunkálóközpont
Műszaki információk - DMG MORI LASERTEC 65 3D Hybrid
Méretek
- Gép mélysége: 1050 mm
- Gép magassága: 2000 mm
- Asztal hossza: 800 mm
- Asztal szélessége: 650 mm
Mozgás
- Tengelyek száma: 5
- X tengely mozgás: 650 mm
- Y tengely mozgás: 650 mm
- Z tengely mozgás: 560 mm
Műszaki specifikáció
- Szerszámok száma: 60
- Orsó teljesítmény: 14 kW
- Orsó fordulatszám: 14000 RPM
- Hűtés orsón keresztül: Igen
További információ
Kiegészítő felszerelés
- Belső hűtőrendszer 40 bar, 23 l/perc
- Kaparószalagos forgácsszállító 600 literes hűtőfolyadék rendszerrel, papírszalagos szűrővel
- Infravörös mérőszonda Renishaw OMP 60 SK 40 verzió (a szonda automatikusan bekerül a munkaorsóba a szerszámtárból)
- Öblítőpisztoly szivattyúval 2 bar/40 l/perc
- Olaj/emulzió köd leválasztó
- Szerszámmérés a Blum Laser munkaterületen
- MPC gépvédelmi vezérlés és 3D quickSET
- Por adagoló Twin System felár
- Szívóegység másodlagos szűrőfokozattal
- elektronikus kézikerék Siemens 840D
A gép előnyei
Minőségi gépi előnyök
- A lézeres feldolgozófej automatikus behelyezése és eltávolítása lézeres alkalmazáshoz vagy szálvezérelt diódalézer maráshoz 2500 watt teljesítménnyel
- Optika feldolgozása fókuszáló lencsével
- A hűtőegység levegőt fúj át az orsó közepén
- Nagy munkaterület ø 500 mm-ig, 350 mm magasságig és max. 600 kg
- Hozzáférhetőség és ergonómia: nagy ajtónyílás, munkadarab elölről történő betöltés és teljes hozzáférhetőség
- Kis helyigény 12 m2 beépítési területtel
- Biztonsági csomag áramszünet esetére
- A gépet a dmg 2020-ban új gép állapotra frissítette, majd leszállította.
A gép műszaki előnyei
- Függőleges fejtartó
- Szerszámcsere eszköz
- Dupla megfogó
- Nc forgatható forgóasztal
- Asztallap c-tengelye: d 650 mm, fix asztalba integrálva 800 mm x 650 mm
- Forgatási tartomány c-tengely: 360°-os elforgatási tartomány a-tengely: +120°/-120
Extra információ
4 311 óra (orsóóra) // 2 339 óra (lézersugár óra) // Dokumentáció elérhető
