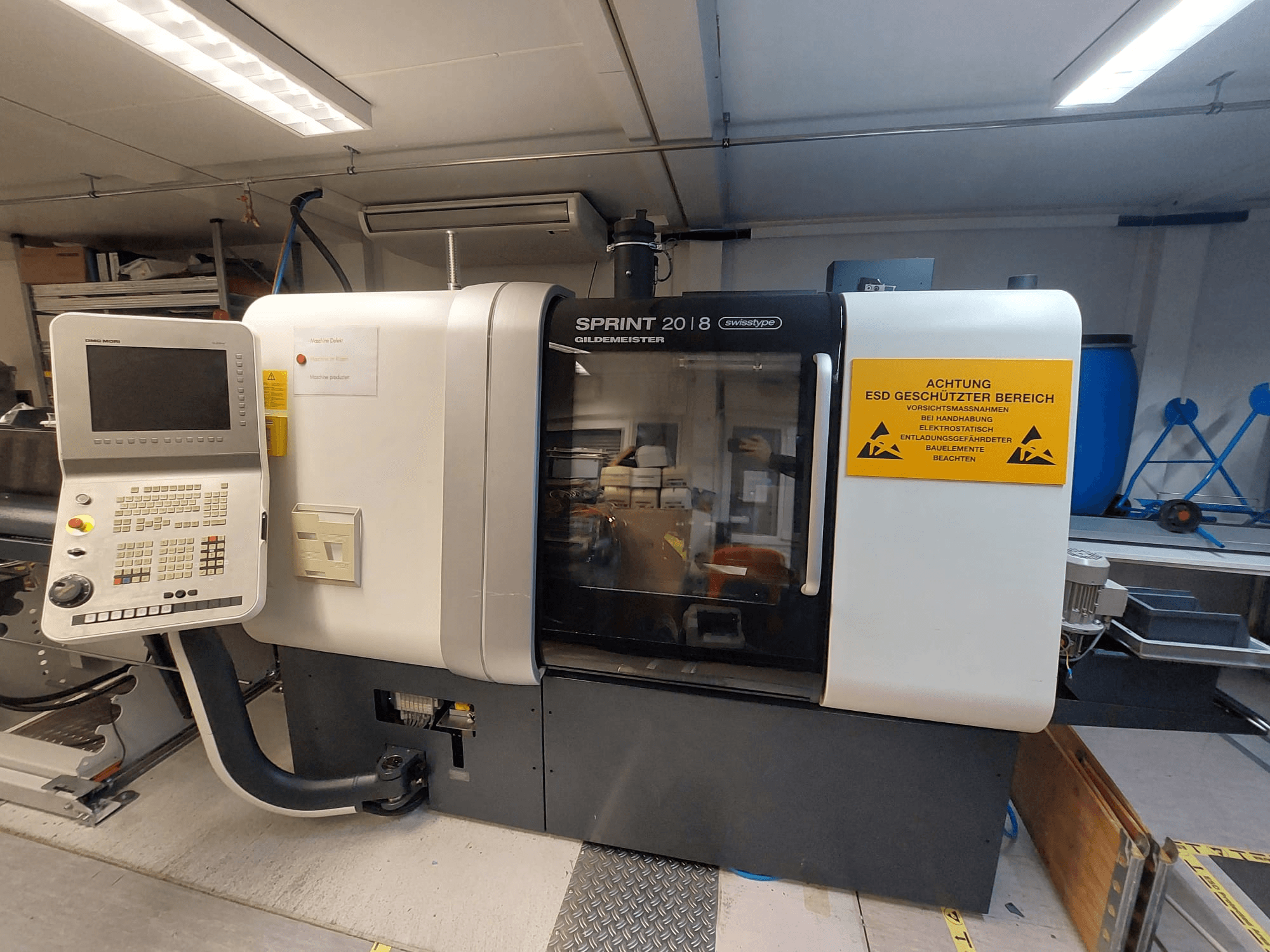

DMG MORI - Gildemeister Sprint 20/8 LinearDE-TUR-DMG-2016-00004

• Vezérlés / CNC: Fanuc 31i 15" TFT színes monitorral

• CNC rendszer: Fanuc 31i

• Tengelyek: 6+2 tengely / összesen 8 tengely

• Y-tengelyek: 2

• Csatornák: 2

• Orsók: 2

Orsó adatok

• Max. rúdátmérő ellenorsó: 20 mm (25 mm opcionálisan)

• Ellenorsó sebessége max: 10 000 fordulat/perc

• Ellenorsó teljesítménye (S1): 3,7 kW

Menetek / lökések

• Löket Z1: 80 mm

• Löket Z2: 300 mm

• Gyorsjárat Y1: 40 m/min (30 m/min)

• Gyorsulás max X1: 10 m/s²

• S1 tengelyek S1 előtolóerő Z1 / Z2 / X2 / Y2: 250 daN

• S1 tengely Y1 előtolási erő: 500 daN

• Lineáris előtolási erő X1 tengely: 60 daN

1. csúszka

• Löket X1: 50 mm

• Y1 löket: 350 mm

• Szerszámpozíciók: 12x12 mm

• Meghajtott szerszámok: ESX16 orsóval együtt 5

Csúszka 2

• X2 löket: 240 mm

• Szerszámpozíciók külső: 12x12 mm

• Szerszámpozíciók belső: Ø20 mm

• Meghajtott szerszámok: ESX/16 (opció): 5

Hűtőfolyadék

• Hűtőfolyadék típusa: Hűtőfolyadék típusa: Emulzió

• Hűtőfolyadék-tartály kapacitása: 250 l

• Hűtőszivattyú kapacitása max: 120 l/min

• Hűtőfolyadék nyomás: 1,5 bar

Elektromos adatok

• Elektromos csatlakozás: Elektromos csatlakozó: 400 V ±10%

• Frekvencia: 50 Hz

• Biztosító: 100 A

• Vezérlőfeszültség: 24 V DC

• Világítási feszültség: 24 V DC

• Névleges áram: 86 A

• Teljesítményigény: kb. 56 kVA

• Hálózati típus: TN-S szükséges

Védelem / üzemeltetési feltételek

• Védelmi osztályú gép: IP67

• Védelmi osztályú elektromos szekrény: IP54

• Környezeti hőmérséklet: +10 és +35 °C között

• Maximális páratartalom: 75%

• Beállítási magasság max: 1000 m

• Zajszint: <70 dBA

CNC-funkciók

• Mérőrendszer: Méretrendszer: metrikus vagy hüvelykes

• Bemeneti felbontás: hüvelyk: mm

• előtolási tartomány: mm/fordulatszámtól a gyorsig: 0,001 mm/fordulatszámig

• előtolás felülbírálása: 0-120%

• Orsó fordulatszám: 1: fordulatszám: Programozható fordulatszám

• Orsó orientáció: M5 vagy M19

• Koordinátarendszerek: Koordinátarendszer: Kartéziánus, poláris, hengeres

• Állandó felületi sebesség: Igen

• Szerszámprogramozás: Szerszámadatokkal

• Szerszám eltolás memória: 200 eltolás

• Sugárkompenzáció: G40 / G41 / G42

• Szerszám élettartam-ellenőrzés: Igen (opció)

• Szerszámfelügyelet: Szerszám élettartam-felügyelet: Terhelésfigyelő (opció)

• Programtárolás: 1 MB, legfeljebb 1000 program

• Ethernet interfész: Igen

• Program be- és kimenet: PCMCIA, USB

• Ciklusok: Esztergálás, homloklapozás, hornyolás, menetfúrás, fúrás, poligon esztergálás

• Alprogram szintek: Legfeljebb 4

• Diaszinkronizálás: Igen

• Változó programozás: Változók: Akár 600 változó

• Diagnosztika: Integrált PLC létra kijelző, oszcilloszkóp

• Kijelző: TFT LCD KIJELZŐ: 15" TFT LCD

• Nyelvek: Több nyelven:

Általános adatok

• A gép méretei: Méretek: 2200 x 1050 x 1770 mm

• Üzemóra: 1770 mm: 12,276 h

• Programfutási idő: 4,426 h

• Alkalmazás: Magnézium megmunkálása

A gép jellemzői

• Pneumatikus kidobó

• Orsó szinkronizálás

• C-tengely

Kiegészítő berendezések

• forgácsszállító

• Rúdadagoló asztal
