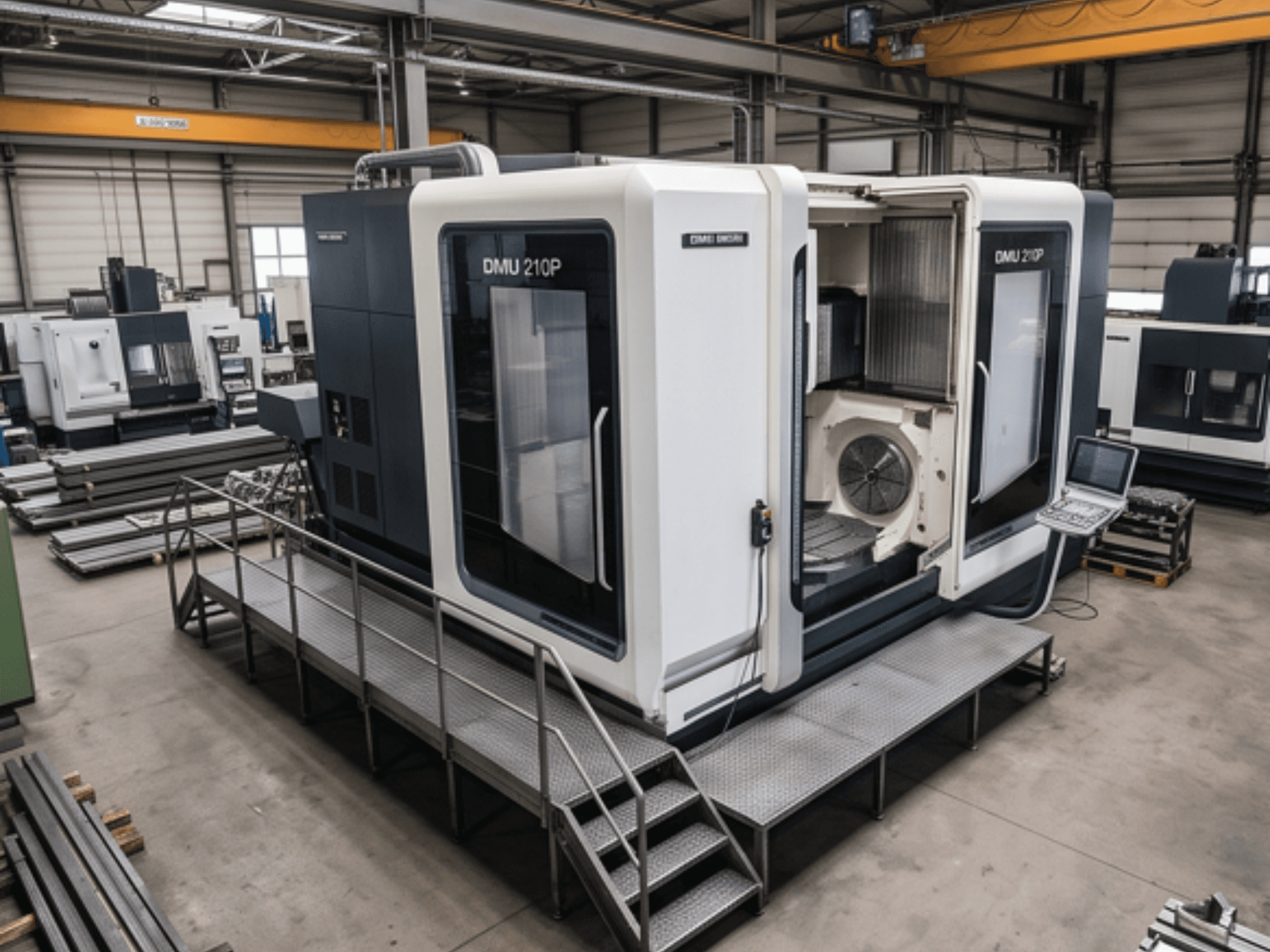

DMG MORI - DMU 210PDE-MIL-DMG-2015-00006

- Főhajtás: Motoros orsó 10 000 fordulat/perc, 44 kW (40%-os terhelési ciklus), 32 kW (100%-os terhelési ciklus)

- Szerszámtartó: SK 50 a DIN 69871 szerint, befogás a DIN 69872 szerint

- Univerzális marófej vezérelt B-tengellyel

- Függőleges szerszámcserélő kettős fogóval, 60 helyes láncmagazinnal (SK 50)

- NC forgóasztal, átmérő 1 700 mm

- Hűtőfolyadék-tartály 980 l, belső hűtőfolyadék-ellátás (IKZ) 40 bar az orsó közepén keresztül

- Forgácsszállító, forgó megfigyelőablak, elektronikus kézikerék, 3D pályavezérlés

- 3D vezérlés: Heidenhain iTNC 530 HSCI

- Megnövelt asztalterhelhetőség: 10 000 kg az NC forgóasztalhoz, optimalizált hajtásbeállítással és ATC ciklussal az Y-tengelyhez és az NC forgóasztalhoz

- Főhajtás-korszerűsítés: integrált motoros orsó SK 50, fordulatszám akár 12 000 fordulat/perc

- Szerszámtartó átalakítás HSK-A 100-ra a DIN 69893 szabvány szerint (magában foglalja a kúptisztítást, a munkatengely, a szerszámváltó és a szerszámtár adaptálását)

- Infravörös mérőérzékelő: Renishaw PP60 optikai (OMP 60)

- Szerszámmérés a munkaterületen: Blum Laser NT Hybrid automatikus visszahúzással a védőburkolatba

- 3D quickSET: Szerszámkészlet a 4–5 tengelyes gépi konfigurációk kinematikai pontosságának ellenőrzéséhez és korrekciójához

- MPC gépvédelmi vezérlés (gyors leállítás)

- IKZ hűtőfolyadék-rendszer, frekvenciavezérelt (10 bar/37 l/min, 80 bar/31 l/min az orsó közepén keresztül, fokozatmentesen szabályozható nyomás NC-programon keresztül)

- Öblítőpisztoly szivattyúval (1 bar/40 l/min)

- Olaj- és ködelszívó rendszer (mechanikus szűrő, áteresztőképesség 1 600 m³/h, biztonsági peronnal ellátott létrával együtt)

- Légfúvásos hűtőfolyadék-ellátás az orsó közepén keresztül M-funkcióval

- Application Tuning Cycle (ATC) előtolási paraméterek beállítása

- 4. üzemmód: „Folyamatfigyelés gyártás közben” (kézi beavatkozás nyitott ajtókkal)

- A gép előkészítése gödörbe történő beépítésre (mélység 780 mm)
