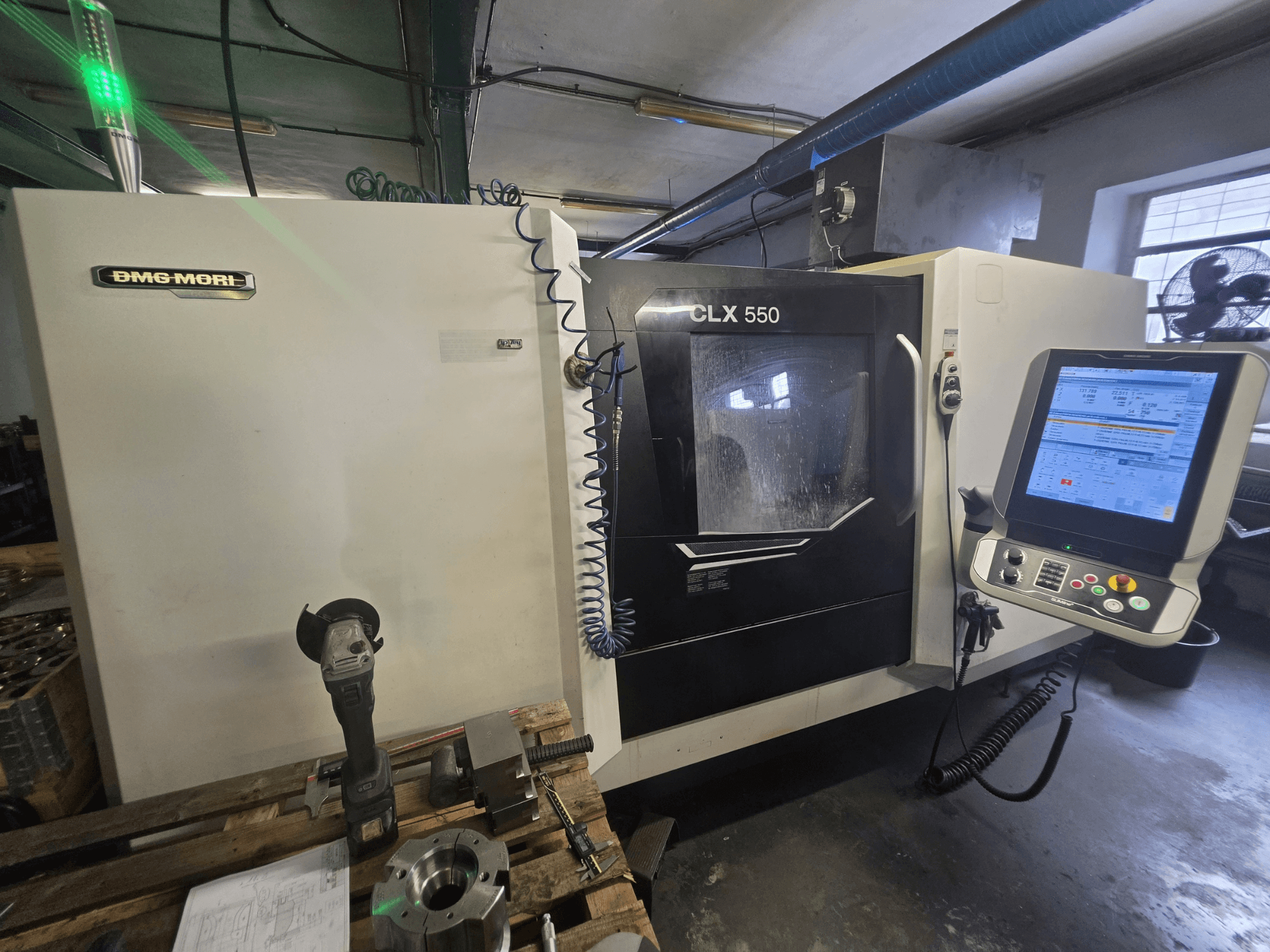

DMG MORI - CLX 550 V3PL-TUR-DMG-2023-00001

• Vezérlőpanel: DMG MORI SLIMline Multi-Touch, 19 hüvelykes érintőképernyő

• Tengelyek: 3 (X, Z, C); nincs Y-tengely; nincs ellenorsó

• Orsó üzemórái: kb. 3613 óra

Munkakapacitás és tengelyek

• Maximális esztergálási átmérő: 480 mm

• Maximális esztergálási hossz: 1 240 mm

• Átmeneti szélesség az ágy felett: 700 mm

• Átmeneti szélesség a keresztcsúszkán: 500 mm

• Gyorselőrehaladás X/Z: 30 m/perc

• C-tengely: főorsó C

Főorsó és tokmány

• Orsócsúcs: A2-8

• Rúdátmérő: 102 mm (továbbfejlesztett főorsó)

• Orsó teljesítmény: 33 kW @ 40% DC / 22 kW folyamatos

• Orsó nyomaték: 630 Nm @ 40% DC / 420 Nm folyamatos

• Tokmány: SMW BH-D 320 / A2-8, D103 mm (a specifikáció szerint)

• Funkció: differenciális szorítónyomás

Tárcsa és hajtott szerszámok

• Forgófej: 12 pozíciós VDI40, 6 további BT állomással

• Hajtott szerszámok: akár 4 000 fordulat/perc

• Hajtott szerszám teljesítménye/nyomatéka: 5,44 kW @ 40% DC; 20 Nm @ 40% DC

Hátsó orsó

• Elmozdulás: 1 200 mm

• Középső kúpos csatlakozás: MT5

• Maximális tolóerő: 12 kN

Felszereltség és opciók (gép)

• Beállítási csomag

• Trópusi éghajlati csomag

• 12 bar-os hűtőfolyadék-ellátás

• Kézi munkaterület-mosó pisztoly

• Változtatható orsófordulatszám szoftveres opció

• DMG MORI IoTconnector

• Digitális gyártási csomag

Felépítés

• Ferde öntöttvas ágy

• Lineáris vezetőpályák, 45 mm szélesség

Kiegészítő felszerelés

• Mechanikus olajködelszívó berendezés, 1 100 m³/h

• Szerszámok:

  • 12 darabos szerszámtartó-készlet

  • 6 darab fúrószerszámtartó készlet

  • ALGra hajtott szerszámtartó készlet
