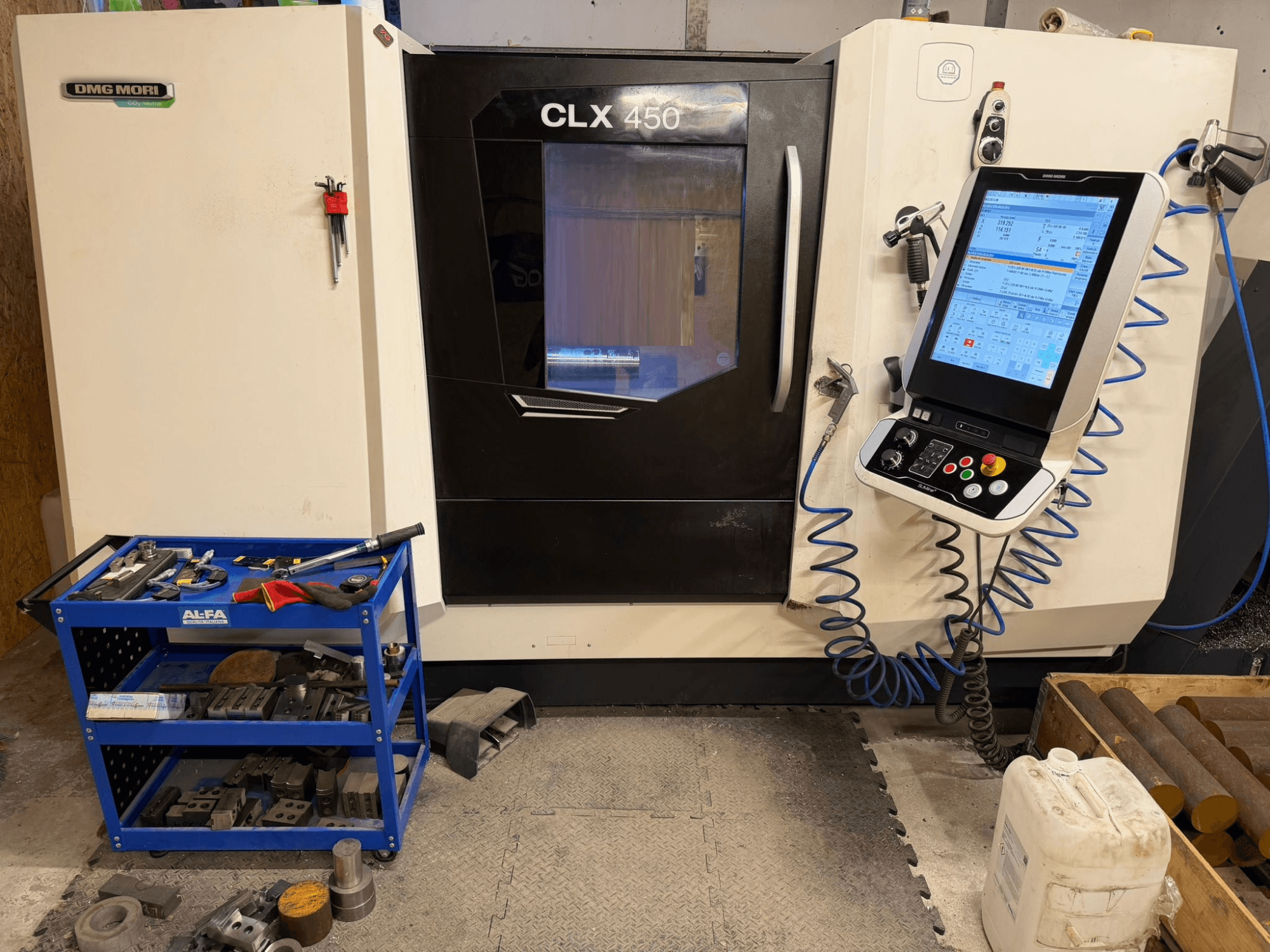

DMG MORI - CLX 450 V3 PL-TUR-DMG-2022-00002

• Változat: (Y-tengely nélkül); esztergálásra + marásra (C-tengely) konfigurálva.

• Munkaterület:

  • A munkaterület nagysága: ágy fölé fordítható: 650 mm

  • Keresztcsúszda feletti átfordulás: 465 mm

  • Max. esztergálási átmérő: 400 / 315 mm

  • Gyorsmeneti X/Z mozgatás: 30 / 30 m/perc

• Tengelyek: C-tengely pozícionálási pontosság: 20 ívmásodperc

• Főorsó:

  • Orsó orr: A2-8

  • Rúdkapacitás: 80 mm

  • Első csapágy átmérője: 130 mm

  • Chuck átmérő opciók: 210 / 250 / 315 mm

  • Orsóteljesítmény (40% / 100%): 25,5 / 17 kW

  • Maximális nyomaték (40% / 100%): 426 / 283 Nm

• Torony (VDI 40):

  • 12 állomás (12 hajtott)

  • Szerszámállomások átmérője: 40 mm

  • Meghajtott szerszám teljesítménye: 5,44 kW

  • Meghajtott szerszám nyomatéka: 20 Nm

  • Meghajtott szerszám maximális fordulatszáma: 4000 rpm

• Farokcsapágy:

  • Eljárás: 500 mm

  • Központ interfész: MK5

  • Max. erő: 8 kN

• Vezetőpályák / golyóscsavarok: X/Z 40 × 10 mm

• Pontosság: X/Z pozícionálási pontosság: 5 / 10 µm

• Kapacitás / munkadarabtartás:

  • rúdkapacitás: 80 mm

  • Hidraulikus tokmány: Ø 254 mm (beszerelve)

  • tokmány furata: 82 mm

• Hűtőfolyadék- és forgácskezelés: Hűtőfolyadék pisztoly 5 bar; forgács tartály

• Vezérlés: Siemens SLIMline multi-touch (19")

• Méretek és súly:

  • 4950 - 5050 kg.

  • Súly forgácsszállítóval: kb. 5500 kg

• Megjegyzések: Teljes 12 hajtott szerszámállomás

Kiegészítő felszerelés

• forgácsszállító (jobb oldali ürítés)

• Hidraulikus farokcsapágy (M-funkcióval vezérelt)

• Közvetlen mérőrendszer (X-tengely)

• Külső elektronikus kézikerék

• DMG MORI IoTkonnektor

• Marposs szerszámszonda

• Jelzőtorony (4 színű)

• Statikus szerszámtartókészlet VDI 40

• Meghajtott szerszámkészlet WTO (QuickFlex, ER32)
