- ➤ Használt DMG MORI CLX 450 TC + Robo2go | Fekvő eszterga

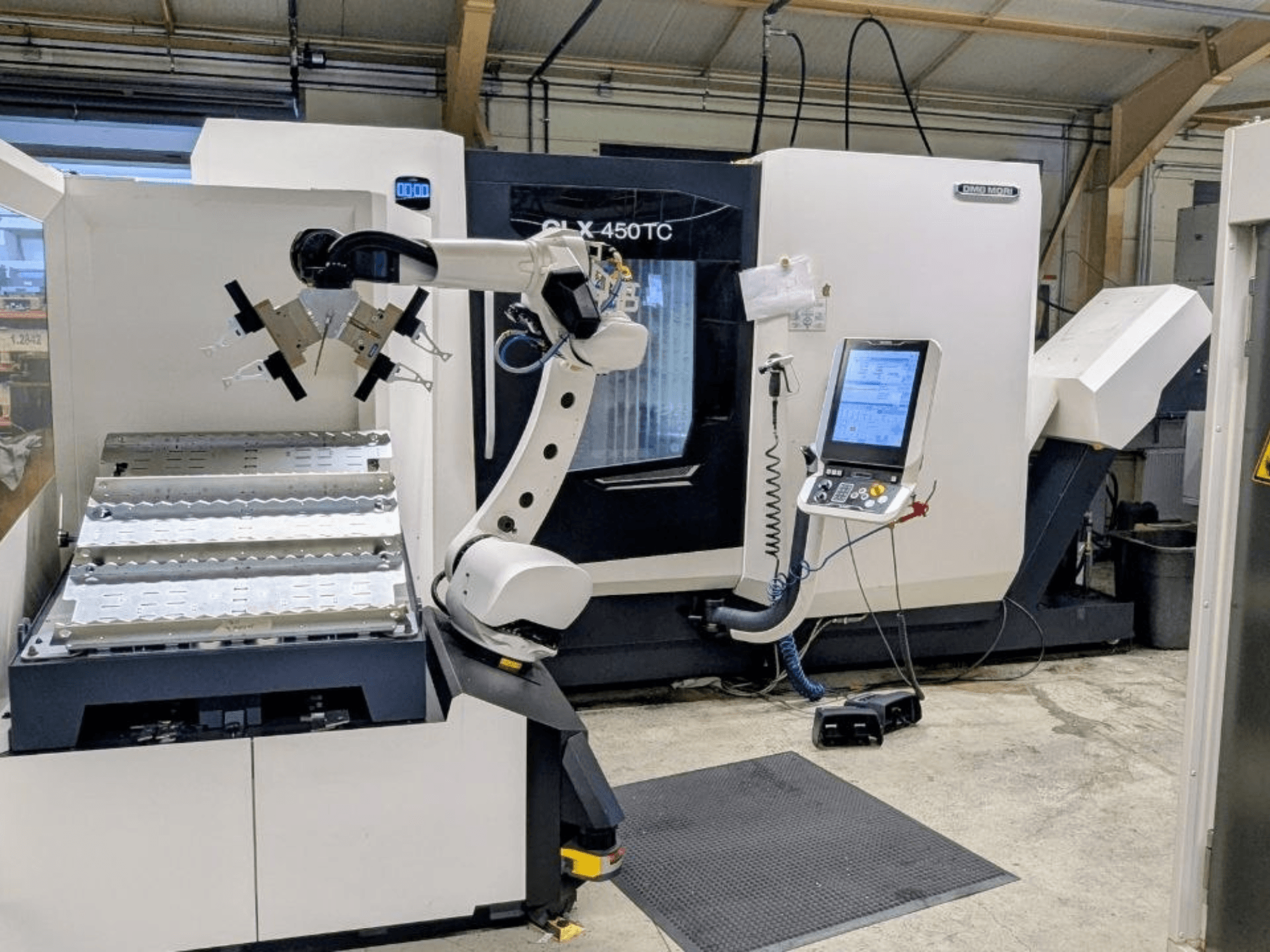

Ez az 5 tengelyes DMG MORI CLX 450 TC + Robo2go gép 2021-ben készült. Az ágy feletti forgási átmérője 500 mm, esztergálási átmérője 400 mm, maximális esztergálási hossza pedig 1100 mm. A gép egy nagy teljesítményű, akár 12 000 fordulat/perc sebességű maróorsóval és egy 30 pozíciós szerszámtárral rendelkezik. Ha kiváló minőségű esztergálási képességeket keres, vegye fontolóra az általunk eladásra kínált DMG MORI CLX 450 TC + Robo2go gépet. További részletekért vegye fel velünk a kapcsolatot.
Áttekintés
- márka: DMG MORI
- év: 2021
- MODELL: CLX 450 TC + Robo2go
- termelési órák: 1992
- alkalmazási típus: esztergagép
- Helyszín: Németország
- géptípus: Vízszintes esztergagép
- vezérlőegység márkája: SIEMENS
Műszaki információk - DMG MORI CLX 450 TC + Robo2go
Vezérlőegység
- Vezérlő márka: SIEMENS
- Vezérlő modell: SINUMERIK 840D sl SLIMline
Méretek
- Gép magassága: 2470 mm
- Gép hossza: 5190 mm
- Gép súlya: 11200 kg
- Gép szélessége: 2110 mm
Mozgás
- Tengelyek száma: 5
- X-tengely útja: 300 mm
- Y-tengely útja: 500 mm
- Z-tengely útja: 1100 mm
Műszaki specifikáció
- Ellenszálorsó: Igen
- Hajtott szerszámok: Igen
- Orsóteljesítmény: 10.5 kW
- orsósebesség: 12000 RPM
- Orsón keresztüli hűtés: Igen
- Szerszámhelyek száma: 30
További információ
Állapot: bemutató-/oktató-/kiállítási gép
Vezérlés: Siemens SINUMERIK 840D sl SLIMline, 19" SLIMline multi-touch kijelző
Ágy feletti forgási átmérő: 500 mm
Maximális esztergálási átmérő: 400 mm
Maximális esztergálási hossz: 1100 mm
Rúdátmérő: 65 mm
Főorsó furatátmérője: 87 mm
Első csapágy átmérője: 130 mm
Knick sebesség: 485 fordulat/perc
Orsó nyomaték (100% terhelés): 275 Nm
Orsó nyomatéka (40% terhelés): 345 Nm
Maróorsó csatlakozás: HSK-A63 (DIN 69893)
Maróorsó fordulatszáma: akár 12 000 fordulat/perc
Maróorsó teljesítménye (100% terhelés): 8,8 kW
Maróorsó teljesítménye (40% terhelés): 10,5 kW
Maróorsó nyomatéka (100% terhelés): 73 Nm
Maróorsó nyomatéka (40% terhelés): 90 Nm
Tartási nyomaték (reteszelve): 850 Nm
Forgási tartomány: ±120°
Szerszámtár: lánctípusú
Szerszámkapacitás: 30 szerszám
Maximális szerszámátmérő: 78 mm
Maximális szerszámátmérő szomszédos szabad zsebekkel: 125 mm
Kiegészítő felszerelés, ár kérésre
Robo2Go rugalmas munkadarab-be- és kirakó rendszer 6 tengelyes ipari robottal
Cserélhető munkadarab-tároló tálcákkal
Kapacitás: akár 88 darab (Ø ≤ 60 mm); akár 29 darab (Ø ≤ 125 mm)
Robot teherbírása: akár 35 kg (modulok: 10 / 20 / 35 kg)
Fogóalap: háromszög alakú, lefúvó fúvókával; kézi nyomásbeállítás
3-állkapocsos fogó tokmányos alkatrészekhez (belső/külső)
Minimális munkadarab-hossz: 20 mm
Külső átmérő-tartomány: Ø20–100 mm (modultól függően)
Belső átmérő-tartomány: Ø65–210 mm
3-pofás befogó változatok tengelyalkatrészekhez: Ø20–170 mm
Kiegészítő 2-állkapocsos befogók tokmány-/tengelyalkatrészekhez: Ø20–80 mm (tengelyalkatrészek)
Tálcák: max. terhelés 500 kg; munkadarab Ø20–170 mm; hossz 120–950 mm; legfeljebb 5 szint
Csatlakozók: elektromos csatlakozó a Robo2Go-hoz, Profibus, kiegészítő sűrített levegő, kiegészítő Ethernet
Külön vezérlőterminál; integrálás a CELOS vezérlésbe
Robot speciális bevonata: RAL 9010
A gép automatizálási integrációra előkészítve
*A megjelenített adatok és a tényleges adatok között eltérések lehetnek, ezt az értékesítési képviselőnek kell megerősítenie.
