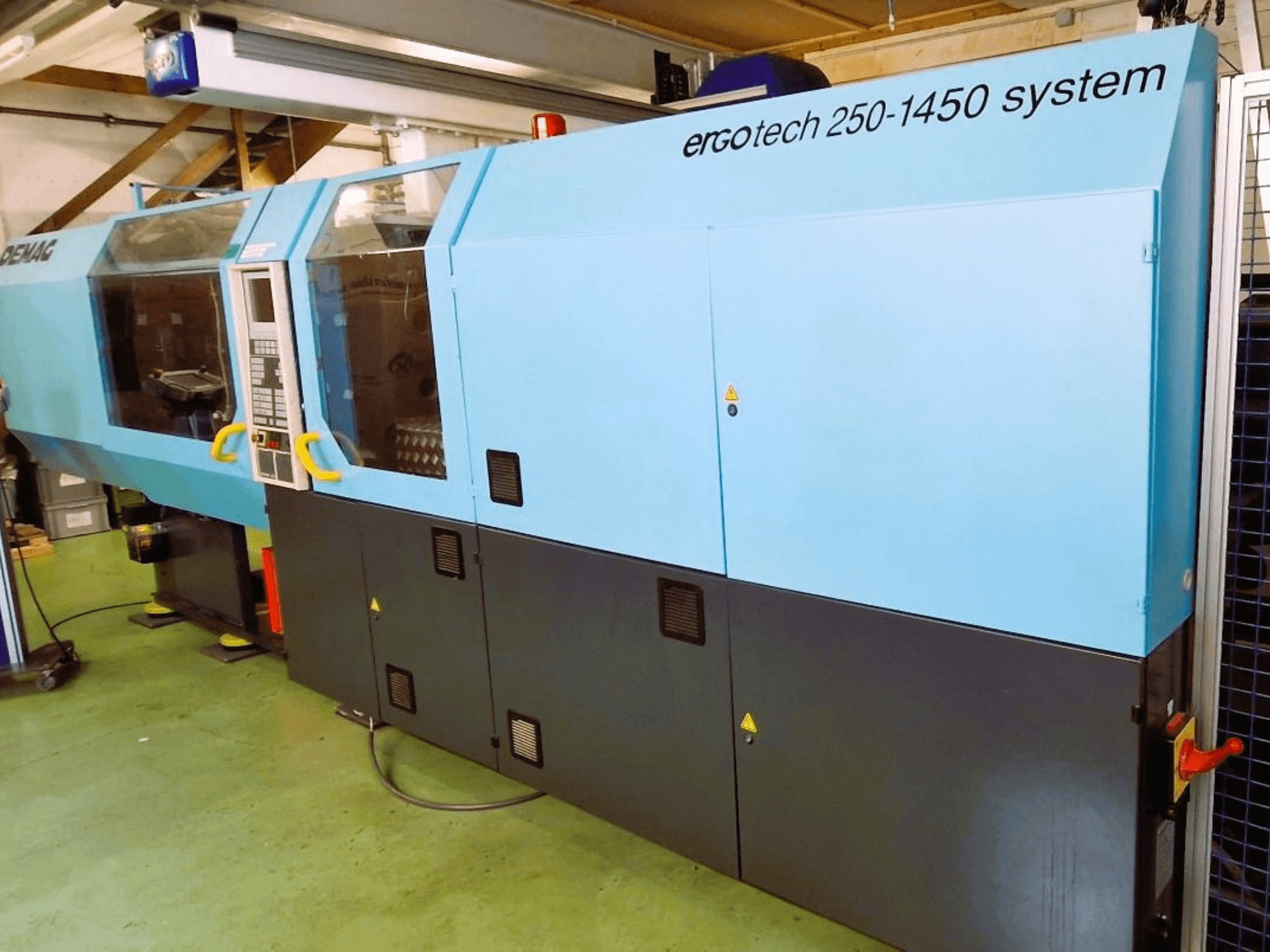

DEMAG - Ergotech System 250 - 1450CH-INJ-DEM-1995-00001

• Feszítőegység:

  • (tartóerő 2750 kN): szorítóerő: 2500 kN (tartóerő 2750 kN)

  • Nyitási löket max.: 675 mm

  • Szerszám/szerszám magassága: 330-710 mm

  • Tiszta kötőelem-távolság: 630 × 630 mm

  • A szerszámrögzítő lemezek maximális távolsága: 950 × 950 mm

  • A szerszám maximális tömege: 3300 kg

  • Kidobó löket: 200 mm

  • Kidobóerő: 80 kN (visszahúzóerő 35 kN)

  • 5 pontos dupla billenőkar, kompakt; olajjal kenhető billenőkarok optimalizált impulzusokkal

  • Mozgatható tányér alátámasztása; állítható magasságú szerszámtartó lemezek

  • Indukciósan edzett vonórudak (4-szeres), felső oszlopok kihúzhatók

  • 3 szerszámnyitási/zárási sebesség; az IBED-en állítható záróerő

  • Hidraulikus szerszámkiemelő; a szerszámlemezek helyzetmérő rendszere

  • Automatikus szerszámhűtés leállítása meghibásodás esetén

• Befecskendező egység:

  • Fröccsöntőegység: 1450

  • Csavarátmérők: Csigák átmérője: (jelenleg felszerelve: 70 mm)

  • L/D arány: 20:1 (minden csigahenger)

  • Max. adagoló löket: 270 mm

  • Aktív csavarvisszahúzó rendszer; hidraulikus csavarvisszahúzás a nyomástartás vagy a lágyítás után

  • Külön fűtött hengerzónák; 5 önoptimalizáló hőmérséklet-szabályozó hurok (henger és fúvóka)

  • Sebességszabályozás 10 támaszponton keresztül (poligonprofil)

  • Csigasebesség-szabályozás 6 fokozaton keresztül

  • Tartási nyomásszabályozás: 10 fokozat (sokszögprofil)

  • Befecskendezés elmozdulásmérő rendszeren keresztül (gyors/kúszó)

  • Állítható ellennyomás; párnafigyelés a tartási nyomás alatt

  • 2 3 sebességes fröccsöntő rendszer; kétfokozatú kilökődési sebesség

• Fúvóka:

  • Fúvóka löket max.: 440 mm

  • Fúvóka bemerülési mélység: 40 mm

  • Fúvóka érintkezési erő: 110 kN

• Teljesítmény/adatok:

  • Max: 927 g

  • Töltőtartály kapacitása: 110 L

  • Olajtartály kapacitása: 700 L

  • Szivattyúegység: 37 / 45 kW

  • Elektromos csatlakozás: 380 V / 50 Hz

• Vezérlés és HMI:

  • Moduláris felépítésű, teljesen vezérelt fröccsöntőgép

  • Energiatakarékos DFE hidraulikus vezérlőszivattyú

  • Hengercsere-rendszer automatikus adatkonverzióval

  • Beépített rámpa funkció a szerszámnyitáshoz/záráshoz

  • IBED kezelőterminál 10"-os LCD kijelzővel és 3,5"-os floppy meghajtóval

  • Beállítópont bevitel bar, cm³, mm/s vagy %-ban

  • Grafikus támogatás a befecskendezési profilokhoz

  • PDE folyamatadatgyűjtés (20 paraméter + 100 ciklusgrafikon); folyamatszabályozás

  • Egyszerű szöveges hibadiagnosztika

  • Folyamatadatok átvitele más ERGOtech gépekhez

  • Be-/kikapcsoló program kilövő permetezéssel

  • Súgófunkció lemezzel

• Interfészek és csatlakozások:

  • EOAT/perifériabusz az eszközcsatlakozáshoz

  • V24 interfész a nyomtatóhoz; nyomtatóprogram + nyomtató

  • VDMA 24465 (32 tűs) kezelőfelület

  • Szerszámvédelmi interfész (kidobólemez-zár)

  • Szerszámcsatlakozás DIN szabvány

  • Aljzatkombináció:

    • 2× 220 V / 2× 380 V + automatikus kikapcsolás

    • 2× 220 V + 1× 380 V-os csatlakozóaljzat (SO)

  • Pneumatikus szelepek (3/2) a szerszámtartó lemezhez

  • Hűtővíz-szabályozás: 8-utas (12-utasra bővíthető)

  • Vizuális hibajelző (villogó fény)

• Festés:

  • Alsó rész antracit; felső rész kék/zöld/világosszürke

Kiegészítő felszerelés

• Sepro robot (kezelés)

  • Vízszintes keresztmozgás X: összesen 3000 mm (X1 = 2580 mm / X2 = 420 mm)

  • Hajtás: szervomotor

  • Maximális haladási sebesség: 4000 mm/s

  • Kimeneti oldal: a gép hátsó része

  • Fix alapmagasság kb.: 480 mm

• Anyagtartály

• Hőmérsékletszabályozó grafikus rögzítéssel

• Hűtővíz-szabályozó egység: bővíthető 12 csatornássá

• Rugalmas géptartó (rezgéscsillapító lábak)
