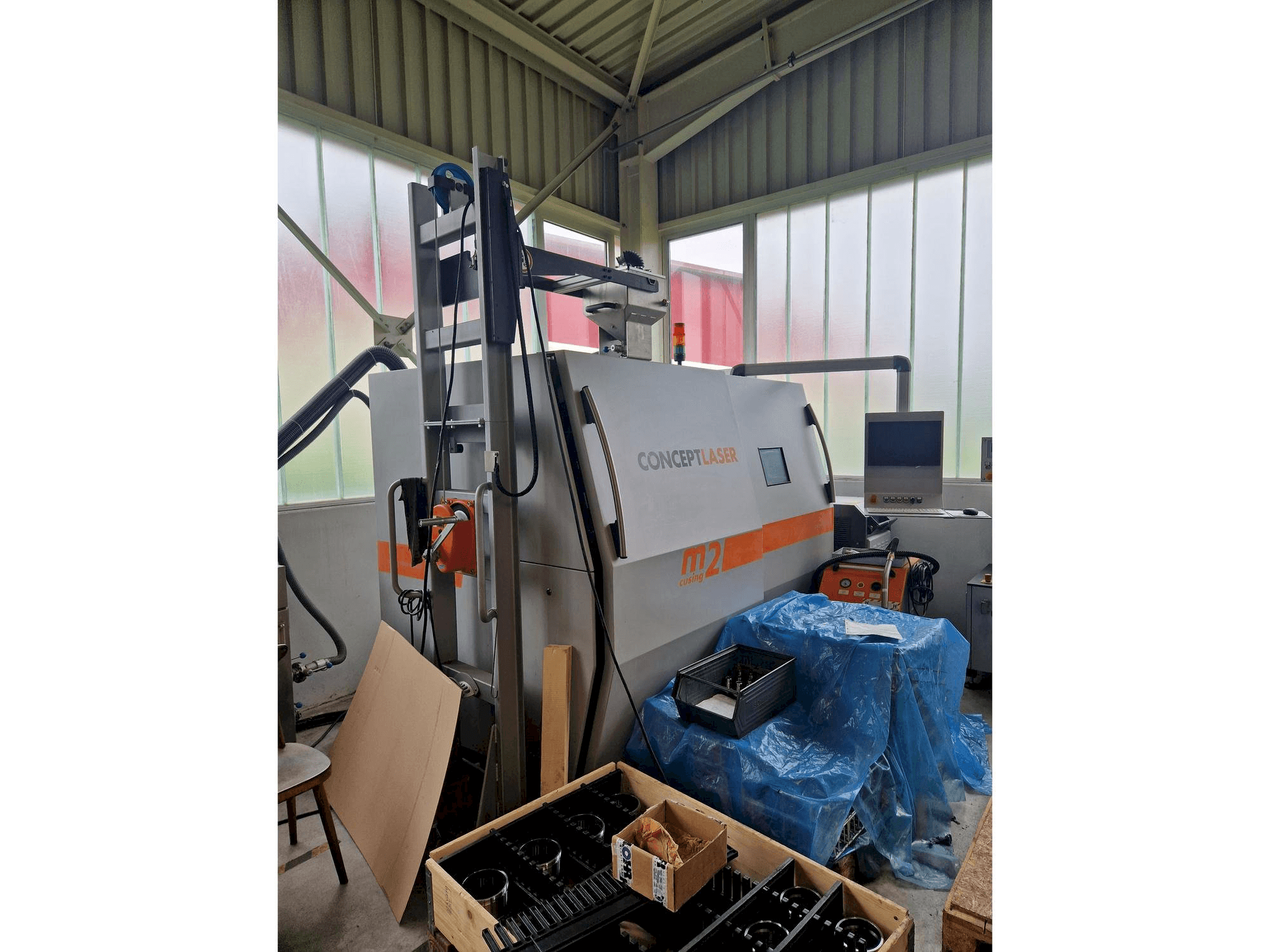

CONCEPT LASER - Laser M2 cusingDE-3DP-CON-2015-00001

A gép előnyei

Műszaki gépelőnyök

• Expozíciós mező: 90x90 mm

• Beépítési magasság: 100 mm

• Hullámhossz: 1070 mm

• Teljesítmény: 200-400w

Súly: 400-400-40000 mm:

Teljes súly: kb. 2,240 kg

Gép M2 cusing: kb. 2,000 kg

Lézerrendszer: kb. 170 kg

Elszívó és szűrőegység: kb. 70 kg

Méretek (mm-ben):

(H) × 4 200 (Sz) × 3 009 (H).

Gép M2 cusing: kb. 2.440 (L) × 1.630 (Sz) × 2.354 (H)

Lézerrendszer: kb. 610 (hosszúság) × 1 200 (szélesség) × 1 120 (magasság)

Elszívó- és szűrőegység: kb. 550 (L) × 550 (Sz) × 1,450 (H)

Alapkivitelben:

Építőkamra méretei: (L × B × H)

Adagolókamra méretei: 250 × 250 × 280 mm (hosszúság × szélesség × magasság)

Építőkamra térfogata: kb. 18 dm³

Adagolókamra térfogata: kb. 18 dm³

Építménymagasság: 280 mm plusz az építőlemez vastagsága

Expozíciós terület: 245 × 245 mm

Épületkamra kicsinyítése (100 mm):

Épületkamra méretei: 100 × 100 × 100 mm

Adagolókamra méretei: 100 × 100 × 100 mm

Épületkamra térfogata: kb. 1 dm³

Adagolókamra térfogata: kb. 1 dm³

Építménymagasság: 100 mm Plusz a beépítési lemez vastagsága

Expozíciós terület: 90 × 90 mm

Építési tér csökkentése (80 mm):

Épületkamra méretei: 80 × 80 × 100 mm

Adagolókamra méretei: 80 × 80 × 100 mm

Épületkamra térfogata: kb. 0,64 dm³

Adagoló kamra térfogata: kb. 0,64 dm³

Építménymagasság: 100 mm plusz az építőlemez vastagsága

Expozíciós terület: 70 × 70 mm

Építési tér csökkentése (50 mm):

Építőkamra méretei: 50 × 50 × 100 mm

Adagolókamra méretei: 50 × 50 × 100 mm

Épületkamra térfogata: kb. 0,25 dm³

Adagolókamra térfogata: kb. 0,25 dm³

Építménymagasság: 100 mm plusz az építőlemez vastagsága

Expozíciós terület: 40 × 40 mm Adagolókamra kiterjedése

Építőkamra méretei: 250 × 250 × 280 mm (L × Sz × H)

Adagolókamra méretei: 250 × 250 × 480 mm (hosszúság × szélesség × magasság)

Építőkamra térfogata: kb. 18 dm³

Adagolókamra térfogata: kb. 30 dm³

Építménymagasság: 280 mm plusz az építőlemez vastagsága

Expozíciós terület: 245 × 245 mm

Elektromos csatlakozások:

Power connection: 3/N/PE AC 400 V, 32 A

Teljesítményfogyasztás, max.: 7,4 kW

Hálózati csatlakozás: Ethernet 100 MB/s, gépcsatlakozás: RJ45 aljzat

Sűrített levegő csatlakoztatása:

Gáznyomás: 6-10 bar

Minőség: DIN ISO 8573-1 1.6.1. osztály

Maximális áramlási sebesség: 100 l/min

Inert gázcsatlakozás (argon):

Gáznyomás: 5 bar

Tisztaság: ≥ 3,0

Inert gázcsatlakozás (nitrogén):

Gáznyomás: 5 bar

Tisztaság: ≥ 2,5

Teljesítményadatok

Gyártási sebesség: 2 cm³/h - 20 cm³/h (anyagfüggő)

Pásztázási sebesség: max. 7 m/s

LaserCUSING® rétegvastagság: 20 µm - 50 µm

Védőgázfogyasztás: kb. 2 m³/h

Lézerrendszer

Laser type: Szálas lézer 200F vagy 400F

Védelmi osztály: Lézervédelmi osztály: 4

Teljesítmény: max. 200 W 400 W (CW üzemmódban)

Hullámhossz: 1070 nm (infravörös)

Lézersugár átmérője: 50 µm

Környezeti feltételek

Tárolási és szállítási hőmérséklet: -20-35 °C (-4-95 °F)

Üzemi hőmérséklet: 15-35 °C (59-95 °F)

Hőmérsékletváltozás: max. 2 °C/h (2 °F/h)

Relatív páratartalom: max. 80% (nem kondenzálódó)

Telepítési magasság: max. 2000 m tengerszint feletti magasság

Tartalmazott tartozékok:

szita és rázógép, nitrogéngenerátor, puffertartály, nedves porszívó, szűrőrendszer, 5 nyomólemez.
