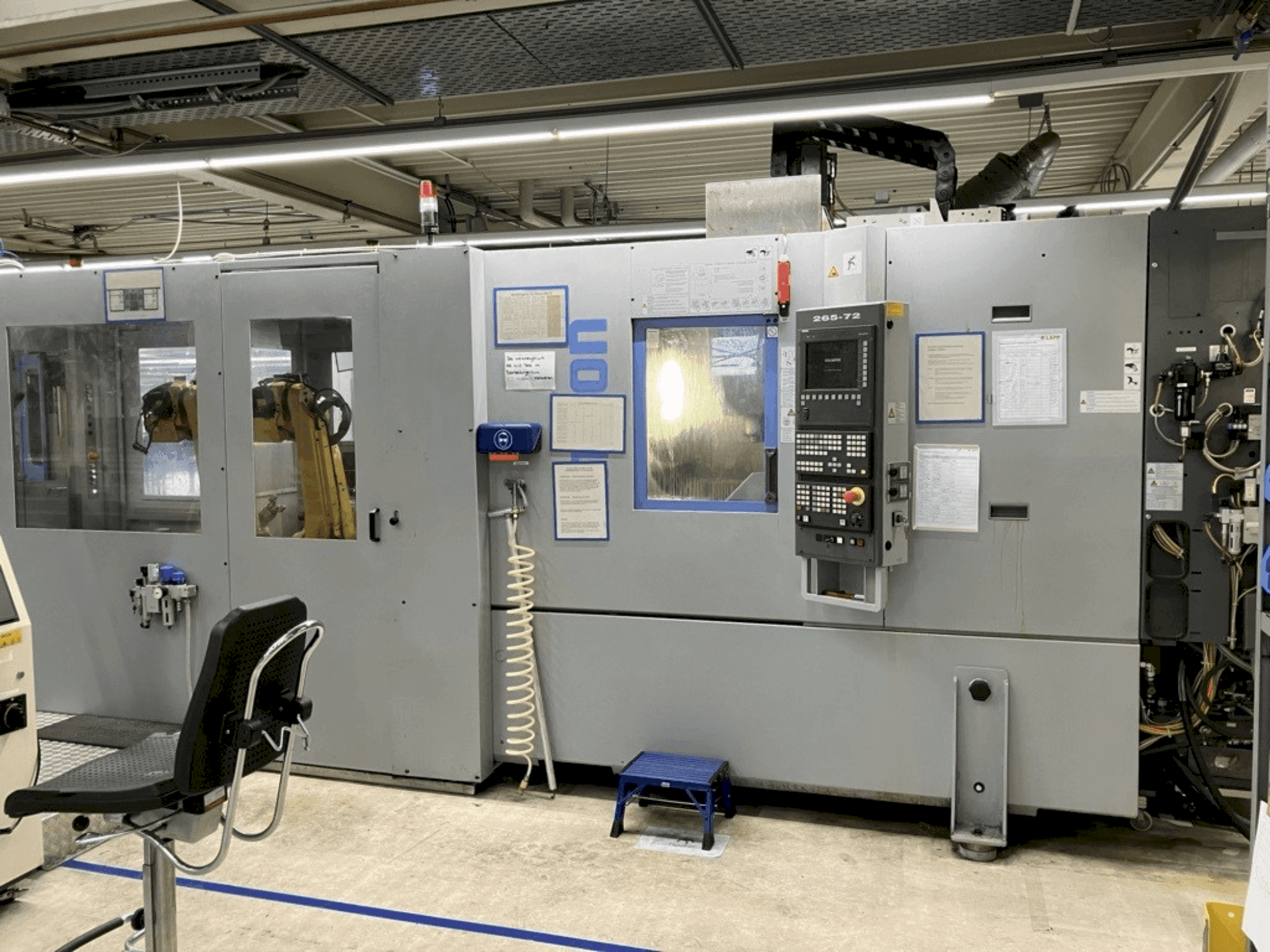

CHIRON - FZ 12 KWDE-MIL-CHI-2012-00002

A gép előnyei

A gép műszaki előnyei

• Vezérelt tengelyek: 6 tengely
• Kinyúlás: 704 mm
• Gyorsulás/lassulás: 0-ról 12000 percenkénti fordulatszámra 0,6 másodperc alatt
• Szorítófelület: 820 x 440 mm²
• Fúrási kapacitás st 60-ban: Ø 16 mm
• Koppintás: 16 m
• Marási kapacitás 60 mm-es átmérőben: 80 cm³/perc
• Gyorsulás: x és y tengely 0,7 g, z tengely 1,0 g

Extra információ

Mozgástengely Mozgási tartomány és sebesség: J1: 340°/360° (opcionális) 350°/s-nál J2: 200° 350°/s-nál J3: 388° 400°/s-nál J4: 380° 450°/s-nál J5: 240° 450°/s-nál J6: 720° 720°/s-nál Megengedett terhelési nyomaték: J4 és J5: 11,9 Nm J6: 6,7 Nm Ismétlési pontosság: +/- 0,02 mm Maximális sebesség J1: 195°/s J2: 175°/s J3: 180°/s J4 és J5: 400°/s J6: 600°/s Megengedett terhelési nyomaték J4 és J5: 7,7 Nm J6: 9,8 Nm Szerszámok Automatikus szerszámváltó: Szerszámhelyek: 24 Szerszámcsere ideje: kb. 0,9 s Forgácstól forgácsig idő: kb. 2,4 s A munkadarabokat egy automatizált adagolórendszer adagolja, majd két Fanuc ipari robot egymás után betölti a Chiron megmunkálóközpontokba. A megmunkálási folyamatok befejezése után azokat ismét eltávolítják. A robotok ezután egy szállítórendszerbe szállítják az alkatrészeket, amely a későbbi tisztítórendszerbe szállítja azokat. Az integrált mosósor biztosítja az alkatrészek megbízható tisztítását a meghatározott tisztasági előírásoknak megfelelően. A mosási folyamat után két szinkronban működő Fanuc robot veszi át a megtisztított alkatrészeket a rendszer hátsó részében. A folyamatspecifikációktól függően ezeket vagy automatikusan palettázzák, vagy egy későbbi lépésben, például szegecseléssel tovább dolgozzák fel. A teljes rendszer teljesen automatikusan működik.
