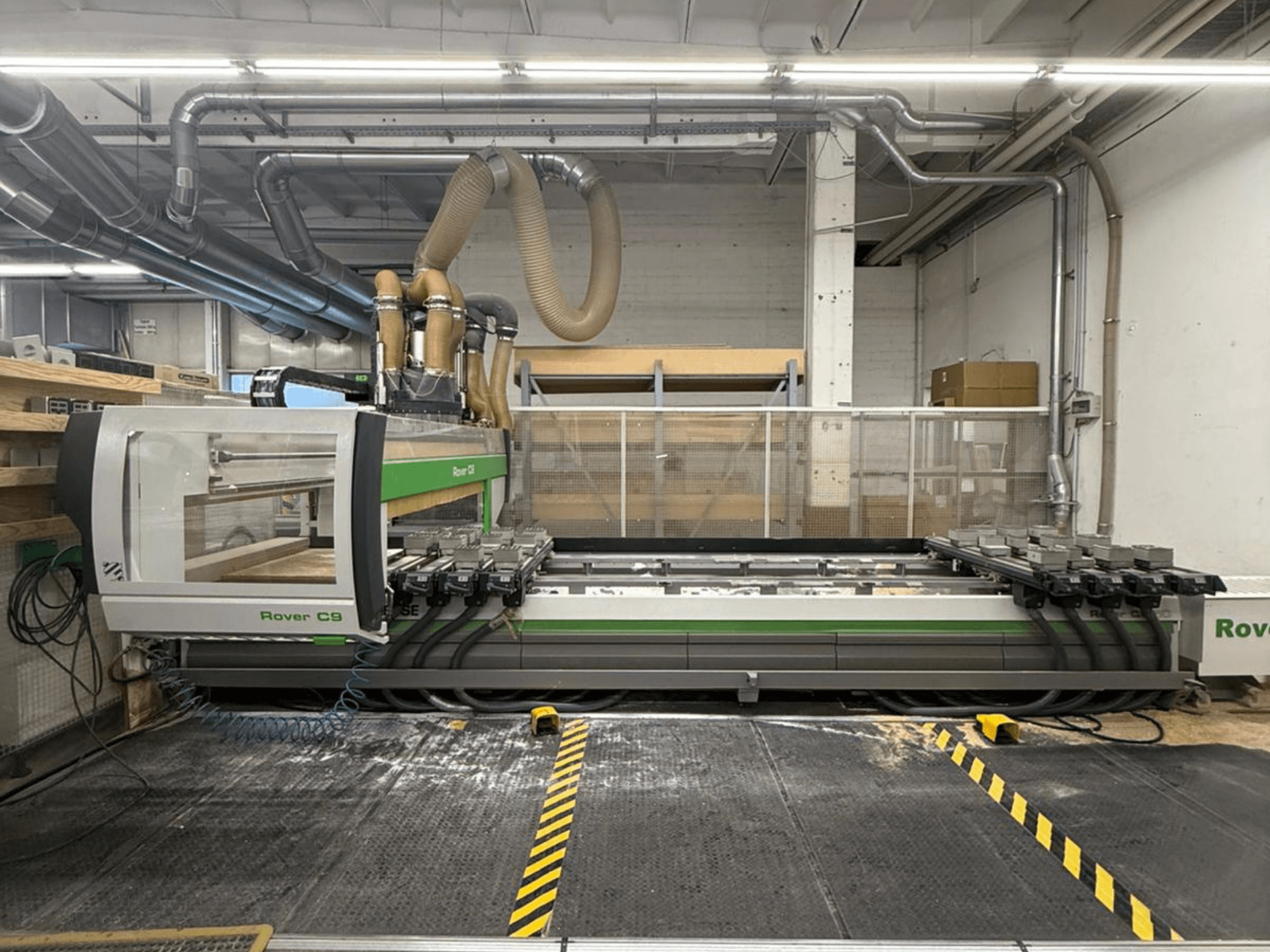

BIESSE - ROVER C9.50DE-CNC-BIE-2007-00002

Munkaasztal és rögzítés

• 8 ATS tányértartó (L = 1525 mm) és 24 csúszósín

• Lemeztartók és csúszósínek automatikus pozicionálása (EPS X-Y)

• Pneumatikus reteszelőrendszer, 2 munkaterületre osztva X-ben

• 8 hátsó referencia megálló, löket 115 mm

• 8 megálló, 140 mm löket, 1175 mm-re pozícionálva (L = 1280 / 1525 / 1800 mm)

• 8 ütköző, 140 mm löket, 770 mm-re pozícionálva (L = 1280 / 1525 / 1800 mm)

• 4 oldalsó ütköző, 140 mm löket (2 bal + 2 jobb), pneumatikus rendszerrel

• 4 kivehető középső ütköző, 140 mm löket (2 balra + 2 jobbra), pneumatikus rendszerrel

• Érzékelő a leengedett ütközők érzékeléséhez

• Pneumatikus rendszer a rúdtartók emeléséhez

• 6 emelőrúdtartó a könnyű rakodáshoz (H = 74 mm-es modulok)

Vákuum

• Vákuumrendszer 250 m3/h szivattyúhoz

• 250 m3/h forgólapátos vákuumszivattyú a szabványos vákuumrendszerhez

Megmunkálóegységek és konfiguráció

• Összetétel C3-A1:

  • Pneumatikus vagy induktív érzékelőkkel ellátott forgácsterelők 5 tengelyes megmunkálóegységre történő felszereléséhez szükséges eszköz

  • Karima az egységek 5 interpoláló tengellyel rendelkező megmunkálóegységre történő felszereléséhez (az egységek csak akkor használhatók, ha az elektromos orsó függőlegesen áll).

• C3-P2 összetétel:

  • Kiegészítő Z csúszda hátsó munkaegységekhez, független Z tengely által vezérelve

  • BH 42 L fúrófej

  • Láncos szerszámváltó 22 pozícióval (180 mm-es középtávolság)

  • Vasmarkolat a forgácsleválasztóhoz pneumatikus vagy induktív érzékelővel, a láncos szerszámváltóban elhelyezve

  • RH forgácsleválasztó induktív érzékelővel szabványos elektromos orsóhoz vagy 15 kW-os 5 tengelyes elektromos orsóhoz (forgácsleválasztó eszköz szükséges; 5 tengelyes elektromos orsó használata esetén karima szükséges a szerelési egységekhez; szabványos elektromos orsó használata esetén C-tengely szükséges).

Rendszerek

• Automatikus kenőrendszer

• Vezérlőegység 5 interpoláló tengellyel

Kiegészítő berendezések

• Szállítószalag a forgács és a törmelékdarabok eltávolítására (forgácsszállító)

• Folyadékhűtő egység folyadékhűtéses rendszerekhez (két elektromos orsó vagy egy elektromos orsó és egy folyadékhűtéses fúrófej hűtésére alkalmas)

Megjegyzés: A műszaki adatok és leírások az eredeti megrendelés-visszaigazolásból származnak, és csak tájékoztató jellegűek; nem kötelező érvényűek.
