BAZHOU - Wanxin RO-OTH-BAZ-2021-00001

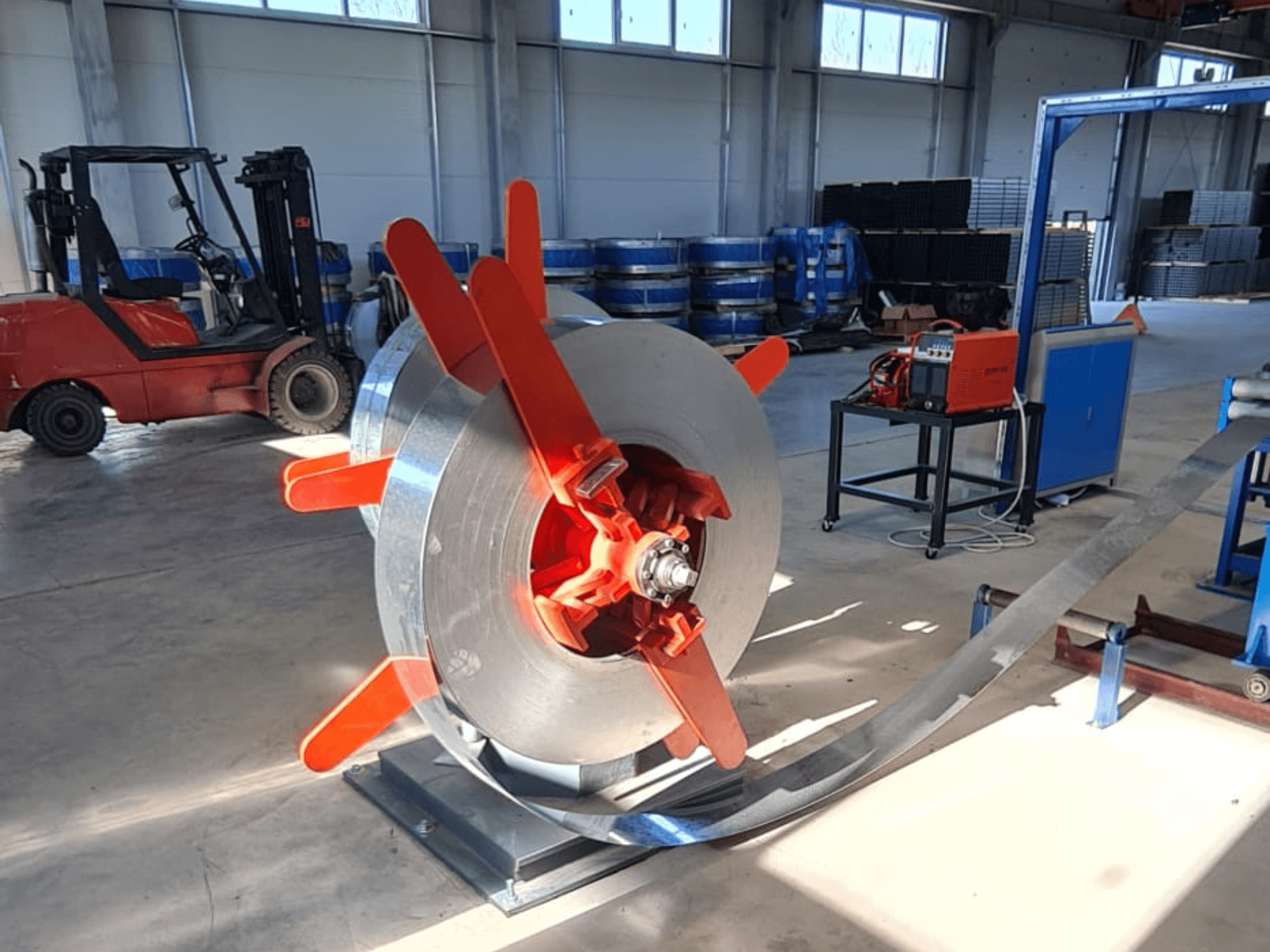

• Kettős állomásos dekóder

  • Funkció: Passzívan tekeri le a tekercset

  • Felépítés: A tekercselőgép a következőképp működik: Kettős állomás 180°-os elfordulással; kézi tágítás.

  • Előny: Gyors betöltés, egyszerű működés

• Hidraulikus nyíró és tompahegesztő gép

  • Működés: A gépet a következőkre tervezték: - Hegesztő- és hegesztőgép, - hegesztő- és hegesztőgép, - hegesztő- és hegesztőgép: Elülső/hátsó szalagvégek vágása, központosítása és újrahegesztése.

  • Felépítés: A gép a következő módon működik: - Hegesztési és hegesztőgépek: Kézi hidraulikus olló gémmel; elülső/hátsó nyomógörgők; elülső/hátsó centrírozó görgők; hegesztőberendezés.

  • Vágási módszer: Hidraulikus olló

  • Sajtolási módszer: Kéthengeres prés

  • Hegesztési módszer: Kézi hegesztés

• Tekercs akkumulátor

  • Funkció: Folyamatos termelés biztosítása a szalagcsere során

  • Felépítés: A szalagszalagok és a szalagos szalagszalagok a következők: (beleértve az adagolóberendezést): vázas kivitelű, mozgatható és rögzített keretekkel (beleértve az adagolóberendezést is)

  • Betáplálási sebesség: max. 120 m/perc

  • Tárolási sebesség: max. 200 m/perc

  • Tárolt szalaghossz: 200-400 m

  • Csípőhenger motor: AC 11 kW

• Formázó és kalibráló gép

  • Munkamagasság: +850 mm

  • Fő hajtóerő: AC/DC motor 160 kW, 1000-2000 rpm; reduktor: fogaskerék-keményített; hajtómű: spirál alakú ferde fogaskerék.

  • Belépés/alakítás: Passzív 5 hengeres egyengető; függőleges hengerek a szalagok adagolásához; formázás 7 vízszintes + 8 függőleges hengerállványon keresztül.

  • Vezetés/préselés/mentesítés/hűtés/kalibrálás: 6 vízszintes + 5 függőleges hengerállvány; 1 kerek kalibrálóállvány

  • Kerek kalibráló állvány: 1 simítóberendezés; 2 oldal 8 hengerrel (oldalanként 4); Ø30 mm-es hengerek, 40Cr, edzett/öntött/lazított/öntött acélból

  • Vízszintes görgőtengely: Ø60 mm, csapágyazási pozíció 55, anyaga 40Cr; felületi edzés HRC 50-55

  • Függőleges görgőtengely: Ø40 mm, anyaga 40Cr, edzett/javasolt/öntött/edzett/önkeményített.

  • Csapágycsúszka: Kovácsolt acél 45#

  • Állványstílus: Gantry típus; nyitószélesség 120 mm; vízszintes állvány rögzítése csigakerékkel állítható.

  • Állványok anyaga: Hegesztett, öregedési lágyítással

  • Csípőgörgő tengely: Ø50 mm, 2 görgő, kézi csavaros állítással.

  • Vezetőtengely: Ø40 mm

  • Eltávolító kés: 2 db (1 használatban, 1 tartalék)

• Hűtőtartály: Tartalmazza:

• Hidegfűrész (KK-5-50 típus)

  • Működés: A fűrészgép a következők szerint működik: A csöveket előre beállított hosszúságra vágja vonalsebességgel.

  • Csőátmérő: A cső átmérője: 1,5 mm: Ø16-63,5 mm (és a megfelelő négyzet/egyszögletes)

  • Vágási hossz: 1-6 m

  • Anyagvastagság: 0,6-2,5 mm

  • Fűrészmotor: 11 kW AC frekvenciaváltóval

  • Előfutó motor: 2,9 kW-os szervo (Yaskawa)

  • Hajtómotor: 11 kW-os szervo (Yaskawa)

  • Betáplálási mód: Többfokozatú szervo sebesség

  • Követési sebesség: max. 110 m/min

  • Rögzítés: Pneumatikus

  • Fűrészlap: Ø400 mm

  • Fűrész reduktor: Modell KK-80

  • Fűrészlöket (fogasléc hossza): 3 m

Megjegyzés:

• A műszaki adatok és leírások az eredeti rendelés visszaigazolásából származnak, és csak tájékoztató jellegűek; nem kötelező érvényűek.

Kiegészítő felszerelés

• Szállítópálya, asztal és csomagológép

  • Funkció: Automatikus csőtovábbítás a malomból az asztalra; hatszögletű kötegekbe csomagolva.

  • Görgősín hossza: 16 m

  • Meghajtás: Hajtás: Hosszú pálya: 1 motor YCT200-4A, 5,5 kW
