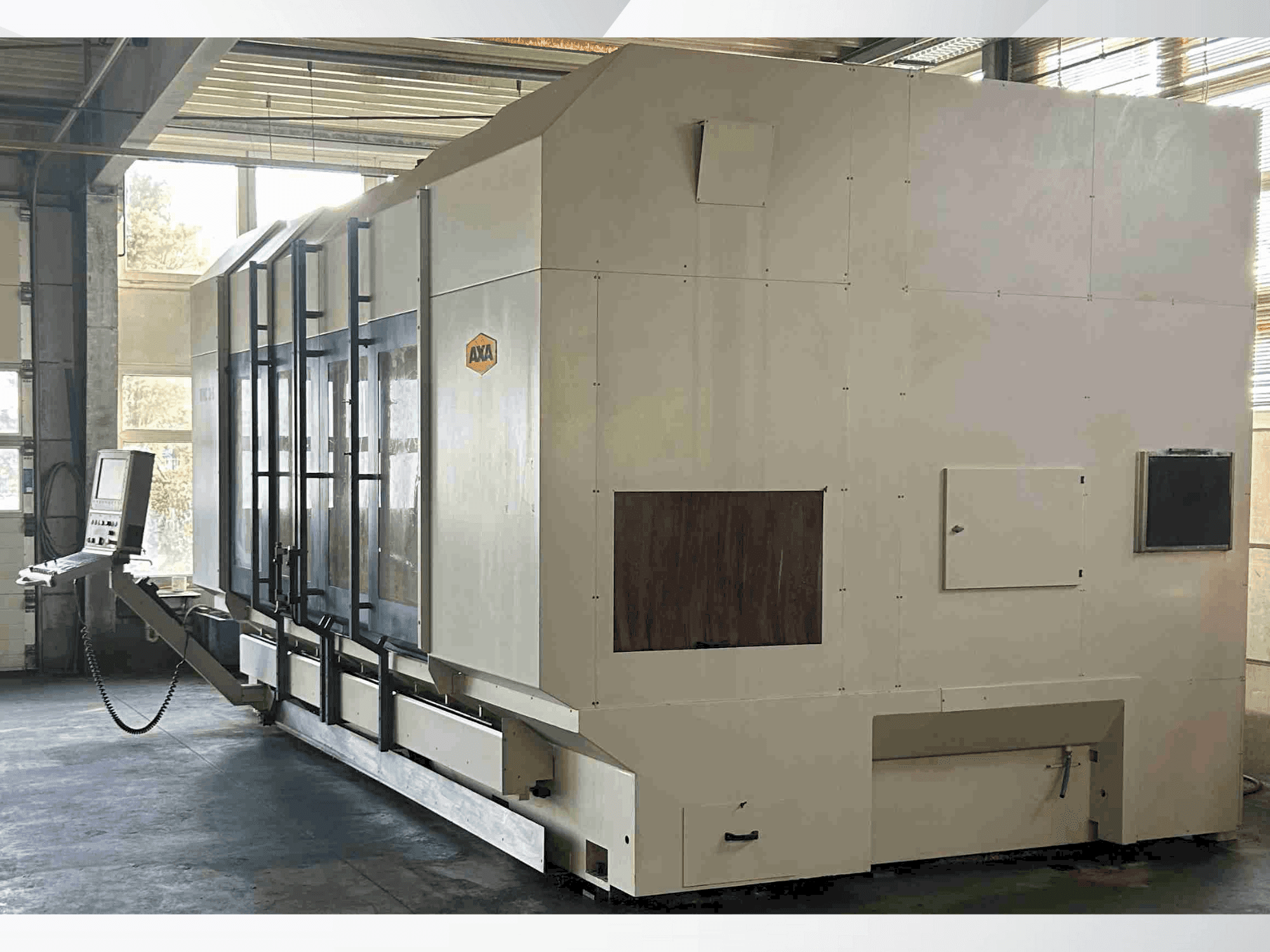

AXA - VHC 3-3000 SDE-MIL-AXA-2006-00002

További berendezések

• - A gépek C-tengellyel és +/-100º-os b-tengellyel rendelkeznek.

További információ

A gép előnyei

• A gép műszaki előnyei:
  • - Max. Nyomaték 40%-on: 143 (-255) nm
  • - Max. Teljesítmény 40%-on: 30 (40) kw
  • - Hűtőfolyadék-ellátás az orsón keresztül: 40 bar
  • - Max. Előtolóerő: 9000 n
  • - X-tengely mozgása: 1760 - 9000 mm
  • - Inga mozgása: kb. X-irányú mozgás/2 - 500 mm
  • - Y-tengely mozgása (vízszintes/függőleges): 700 (900) mm
  • - Z-tengely mozgása (vízszintes/függőleges): 850 (950) mm
  • - Asztal távolsága az orsóorrtól (vízszintes/függőleges): 250 - 1100 mm / 40 - 890 mm
  • - T-hornyok, középső horony, mint illesztőhorony h7: 14 h9 mm
• Minőségi gépi előnyök:
  • - T-horony távolsága: 160 mm
  • - 3d-s mérőfej: rmp 60 renishaw
  • - Szerszámmérő mérőfej: tt140 heidenhain
  • - Nc forgófej, fokozatmentesen állítható, elfordulási tartomány ± 100°
  • - B-tengely forgatási tartománya: ± 90°
  • - Zárolás: 2,5° (1°, fokozatmentes)
  • - Min. Szerszámcsere idő: 5 mp.
  • - Pozicionálási pontosság 1000 mm felett: ± 0,015 (0,0075) mm
  • - Ismétlési pontosság: ± 0,005 mm
  • - Marás 60-as acélban max. : 800 cm³/perc

Extra információ

• - A gép bekapcsolva / Fúrás St 60-ban max.: Ø 35 mm / Menetvágás St 60-ban max.: M 30 / Többletsúly méterenként az X irányban: kb. 2500 kg / Alapgép súlya (X = 1760): kb. 14500 kg / Munkamagasság: min. 40 mm, max. 890 mm (függőleges) / min. 250 mm, max. 1100 mm (vízszintes)/ Meghajtóteljesítmény: Az AC üreges tengelyű motor 30 kW/143 Nm teljesítményt biztosít 40%-os ED mellett./ Orsófordulatszám: Az orsó fordulatszám-tartománya 30–6000 U/perc./ Szerszámváltó: 22 szerszámhellyel ellátott lánctárral rendelkezik (SK40 DIN69871A/69872 A)./ Méretek: Tömeg: kb. 16 500 kg./ Méretek (H×Sz×M): kb. 5,7 m×3,9 m×3,4 m (+1,7 m a forgácsszállítóhoz)./ Munkaterület tokozása: A tokozáshoz lemezlamellákkal ellátott harmonikaburkolatot használnak./ Az Y-tengely löketének meghosszabbítása 900 mm-re és a Z-tengely löketének meghosszabbítása 950 mm-re/ Átjáró működtetése alumínium átjárólappal, beleértve egy kémlelőablakot és biztonsági kapcsolót./ A szerszámtár bővítése 36 szerszámhellyel/ Hidraulikus befogás az SK 40 szerszámtartóhoz/ 1 tengelyes NC forgófej, amely folyamatosan pozicionálható ±100∘ tartományban, és 0,001∘ lépésekben programozható. Megnövelt hajtásteljesítmény AC üreges tengelyű motorral (111. sz.). A maximális teljesítmény 27 kW/100% ED vagy 40 kW/40% ED. A maximális nyomaték 127 Nm/100% ED vagy 191 Nm/40% ED./ Megnövelt orsósebesség 30–12 000 U/perc tartományban olajköd-permet kenéssel./ Hűtőfolyadék-ellátás az orsón keresztül, beleértve egy külső 400 literes tartályt papírszalagos szűrőrendszerrel és nagynyomású szivattyúval. Akár 40 bar nyomást is képes biztosítani. Ehhez az opcióhoz forgácsszállító opció szükséges / Egy csuklós szalagos forgácsszállító (balra vagy jobbra) integrált 200 literes hűtőfolyadék-tartállyal és külső hűtésre szolgáló szivattyúval / Egy 5. tengelyes NC körasztal RTA 4L-800 1000 mm átmérőjű előlappal. Az asztal vízszintes beállításhoz készült hidraulikus rögzítéssel / Az RTA a merev asztallal egy síkban van / Egy Heidenhain iTNC 530 vezérlőrendszer, digitális hajtásvezérléssel és 15"-os TFT kijelzővel kombinálva / Egy 3D tapintó (Renishaw RMP 60) a szerszámméréshez, amely a szerszámtárban tárolódik, és automatikusan cserélhető. A tapintó szoftvere a nullpont és a pozíció meghatározására, a központosításra és az elektromos munkadarab-beállításra szolgál / Egy szerszámtapintó rendszer (Heidenhain TT 130) a szerszámok hosszának és sugarainak mérésére, amely a megmunkálási területen szerelhető fel, és álló vagy forgó szerszámmal mér.
