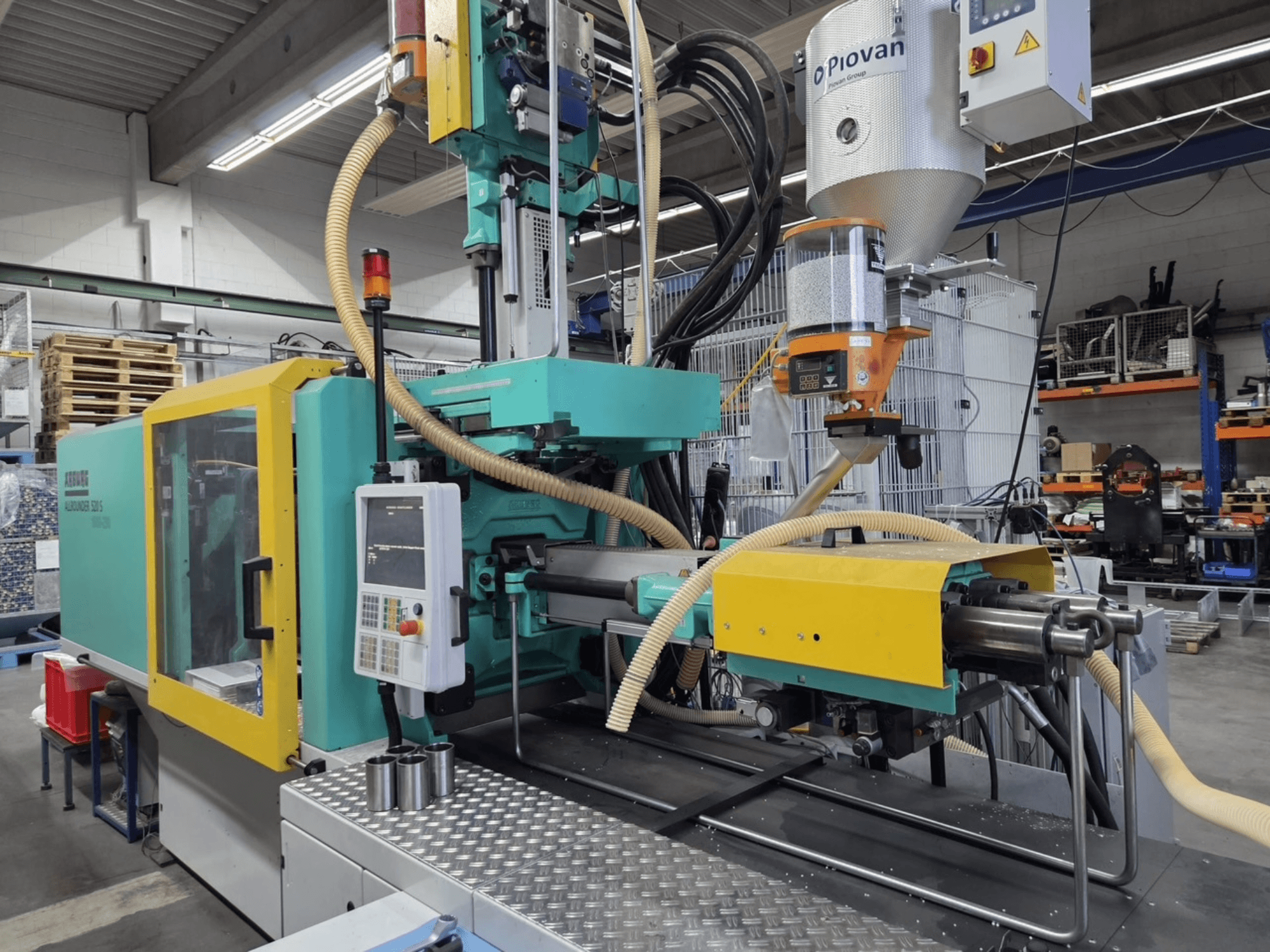

Arburg - Allrounder 520 S 1600-290 / 290DE-INJ-ARB-2015-00004

• Befecskendező egységek és lágyítás

  • 1. befecskendező egység:

    • Teljes hőre lágyuló műanyag henger, 30 mm, nagymértékben kopásálló

    • Fúvóka-érintkezési erő vezérelt, programozható

    • aXw Control ScrewPilot

  • 2. befecskendező egység:

    • 2. befecskendező egység 290, függőleges

    • Teljes hőre lágyuló műanyag henger, 30 mm, nagymértékben kopásálló

    • Nyitott fúvóka 30 mm fúvókaheggyel; meghosszabbított fúvókahegy +20 mm; sugár 15

    • Fűtőszalag a nyitott fúvókához

    • Fúvóka-érintkezési erő szabályozható, programozható

    • aXw Control ScrewPilot

  • Szabványos csigakerékkapcsoló; kapcsolási geometria: kétoldalas

  • Többkomponensű megmunkálás; rövid futókon történő elválasztó vonal beállítása a 2. befecskendező egységhez

  • Befecskendezés lezárása szerszámmal ("repülő befecskendezés")

• Hajtás, hidraulika és hűtés

  • Hajtóegység 30 kW-os motorral

  • 65 l/perc töltési áramlási sebesség

  • Nyomásakkumulátor modul, 64 l tárolótérfogat (max. 230 bar); akkumulátormeghajtás

  • Folyamatos olajhűtés és szűrés; megnövelt hűtési kapacitás

  • A gép hűtőkörének vezérlése

• Szorítórendszer, kidobó és maghúzás

  • Szorítólemez-készlet; középső Ø 125 mm

  • Minimális beépítési magasság 450 mm (kihúzva)

  • P/Q szabályozott kidobónyomás (T2-t igényel); kidobó keresztben

  • Maghúzók:

    • Maghúzás 1 egyidejű mozgás (P/Q vezérelt, programozható)

    • Maghúzás 2 egyidejű mozgás (P/Q vezérelt, programozható)

    • Maghúzás 3 egyidejű mozgás (P/Q vezérelt, programozható)

    • Pneumatikus maghúzásvezérlés 4, beleértve a nyomáscsökkentőt is

    • Elektromos maghúzásvezérlés 1 (VE 436/00 szükséges)

• Szerszám pneumatika/hidraulika csatlakozások

  • Elektromos csatlakozás pneumatikus NVD 1 (a szerszámban)

  • Elektromos csatlakozás pneumatikus NVD 2 (a szerszámban)

  • Elektromos és hidraulikus csatlakozás NVD 3 (a szerszámban)

  • Elektromos és hidraulikus csatlakozás NVD 4 (szerszámban)

  • Kifúvóberendezés 1 nyomáscsökkentővel; a kifúvóberendezés 2 csatlakozása

• Hűtővíz- és szerszámkörök

  • Elzárószelep a hűtővízhez (bemenet); elzárószelep a hűtővízhez (bemenet 2)

  • 100 µm-es hűtővízszűrő (bemenet)

  • 3 hűtővízkör a rögzített szerszámlemezhez; 3 hűtővízkör a mozgó szerszámlemezhez

  • Alapfelszerelés a 2. hűtővízelosztóhoz (kézi) 7 szabad hűtőkörrel

• Vezérlés és elektromosság

  • Selogica közvetlen vezérlés; technológiai szint

  • Biztosítékvédelem a fűtőkörökhöz (1-6 16 A-val)

  • 15 elektromos fűtőkör a szerszámfűtéshez

  • Boost funkció a fűtőkörökhöz (forrócsatorna)

  • Nyitott felső védőburkolat, biztonsági távolságig megemelve

  • Hibajelző villogó fénnyel

  • Kezelői jogosultság chipkártyával (EUROMAP 65)

• Interfészek és csatlakoztathatóság

  • Interfész a szállítószalaghoz (gépalap)

  • Előkészítve hattengelyes robothoz SELOGICA interfésszel

  • Robotinterfész (EUROMAP 67), 50 tűs

  • Vészleállító interfész (24 pólusú, 2 csatornás)

  • Alapfelszerelés az elektromos tengelyvezérléshez

  • OPC-UA gazdaszámítógép-interfész

  • Hőmérséklet-szabályozó egység interfész (20 mA); hőmérséklet-szabályozó kábel HB-THERM

  • USB soros nyomtató interfész; külső USB billentyűzet interfész

  • CompactFlash interfész az adattároláshoz

  • Interfész a színkeverő egységhez (1. és 2. befecskendező egység)

  • 1 CEE + 1 Schuko aljzatcsík (kiegészítő)

  • 3 CEE + 3 Schuko aljzatszalag (különálló ellátás)

  • Interfész a biztonsági kapuhoz (EUROMAP 73); csatlakozó a biztonsági kapu reteszeléséhez (EM73)

• Berendezési csomagok

  • Szerszámhőmérséklet-szabályozás

  • Tengelyfelügyelet

  • Szerszámmozgások

  • Indítás és leállítás

Kiegészítő berendezések

• A listában kifejezetten nem szerepelnek külső tartozékok.

• A gép előkészítése/interfészek rendelkezésre állnak a külső berendezésekhez:

  • (SELOGICA előkészítő, EUROMAP 67)

  • Szállítószalag-interfész

  • Hőmérséklet-szabályozó egység interfész (20 mA)

  • Színkeverő egység interfésze (beleértve a 2. befecskendező egységet)

  • Biztonsági kapu interfész (EUROMAP 73)
