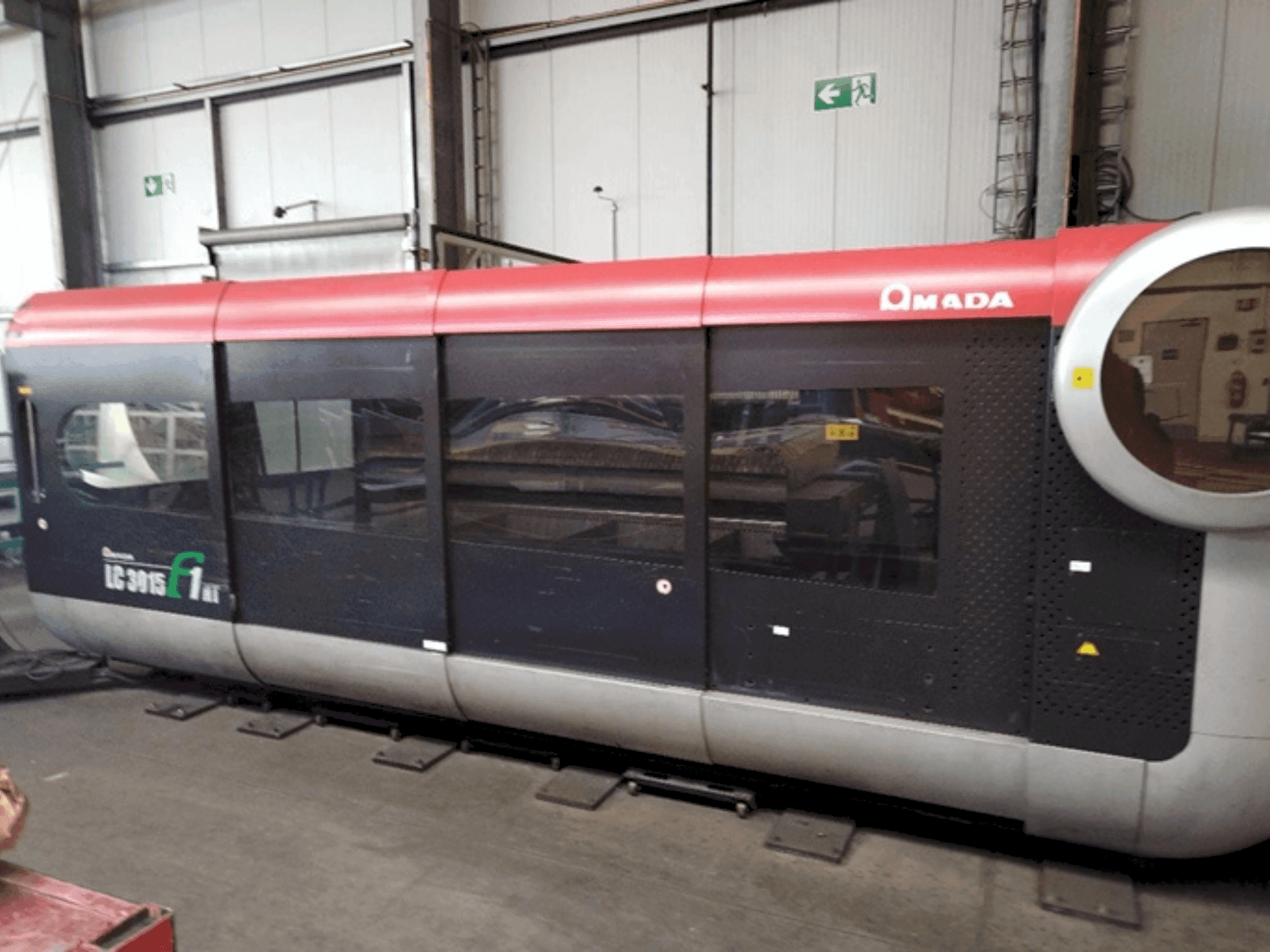

AMADA - LC 3015 F1 NTDE-CUT-AMA-2009-00001

A gép előnyei

A gép műszaki előnyei

• Szükséges teljesítmény: 98 kva
• Teljesítmény: 4 kw
• Lézerrezonátor: af4000i-b
• Transzformátor: marx tg 516

Extra információ

Gép szállítódobozzal (H x Sz x M): 7120×3150×2370 mm Tömeg (szállítódobozzal): 13 500 kg Lézerrezonátor (H x Sz x M): 2460×1140×1965 mm Lézerrezonátor súlya: 1300 kg Kombinált egység (H x Sz x M): 2332×1638×2201 mm Kombinált egység súlya: Kb. 1750 kg Transzformátor (H x Sz x M): 950×800×950 mm Transzformátor súlya: 484 kg Palettaváltó (H x Sz x M): 3868×2352×1010 mm Palettaváltó súlya (emelő golyós támasztékok nélkül): 2450 kg Palettaváltó súlya (emelő golyós támasztékokkal [opcionális]): 3500 kg Elektromos csatlakozások A rendszer teljes tápellátása: 400 V / 127 KVA Transzformátor tápellátása: 400 V / 89 kVA / 160 A Kombinált egység tápcsatlakozása: 400 V / 38 kVA /55A Lézerrezonátor tápcsatlakozása: 200 V / 55 KVA Vezérlő és hajtások tápcsatlakozása: 200 V / 34 kVA Üzemi feszültség: 3×400 V(±10%)/PE/50 Hz Max. áramfelvétel: 55 A Transzformátor névleges teljesítménye: 89 kVA Transzformátor névleges primer feszültsége: 3×400 V(±10%) Transzformátor névleges szekunder feszültsége: 3×200 V Transzformátor névleges primer árama: 132 A Transzformátor névleges szekunder árama: 257 A Sűrített levegő és gázigény Teljes sűrített levegő igény (vágógázként nem használt levegő): 7 bar; 69,6 m3/h Teljes sűrített levegő igény (vágógázként használt levegő): Max. 9,7 bar; 132,6 m3/h Sűrített levegő gépi funkciókhoz ("Hűtővágás" és "Olajbefecskendezés"): 6 bar; 18 m³/h sűrített levegő "ECO CUT"-hoz: 6 bar; 18 m³/h sűrített levegő füstelszívó rendszerhez DELTAComp 1500-8/9: 5 bar; 5,6 m³/h Lézergázfogyasztás: 10 liter óránként Vágógázok: Oxigén, nitrogén és sűrített levegő (ha vágógázként használják) szükséges. Környezeti és helyszíni követelmények Működőhelyiség hőmérséklete: +15 és +35 °C között Helyiség belmagassága: Legalább 4 m Világítás: Legalább 500 lux Páratartalom: Kevesebb, mint 75% (páralecsapódás nélkül) Rezgések: Ellen kell állnia a 0,05 G (0,49 m/s²) alatti szeizmikus gyorsulásnak, 5 µm alatti amplitúdóval. Alapozás teherbírása: ≥49 kN/m²
