AMADA - Jupiter SystemDE-OTH-AMA-2021-00001

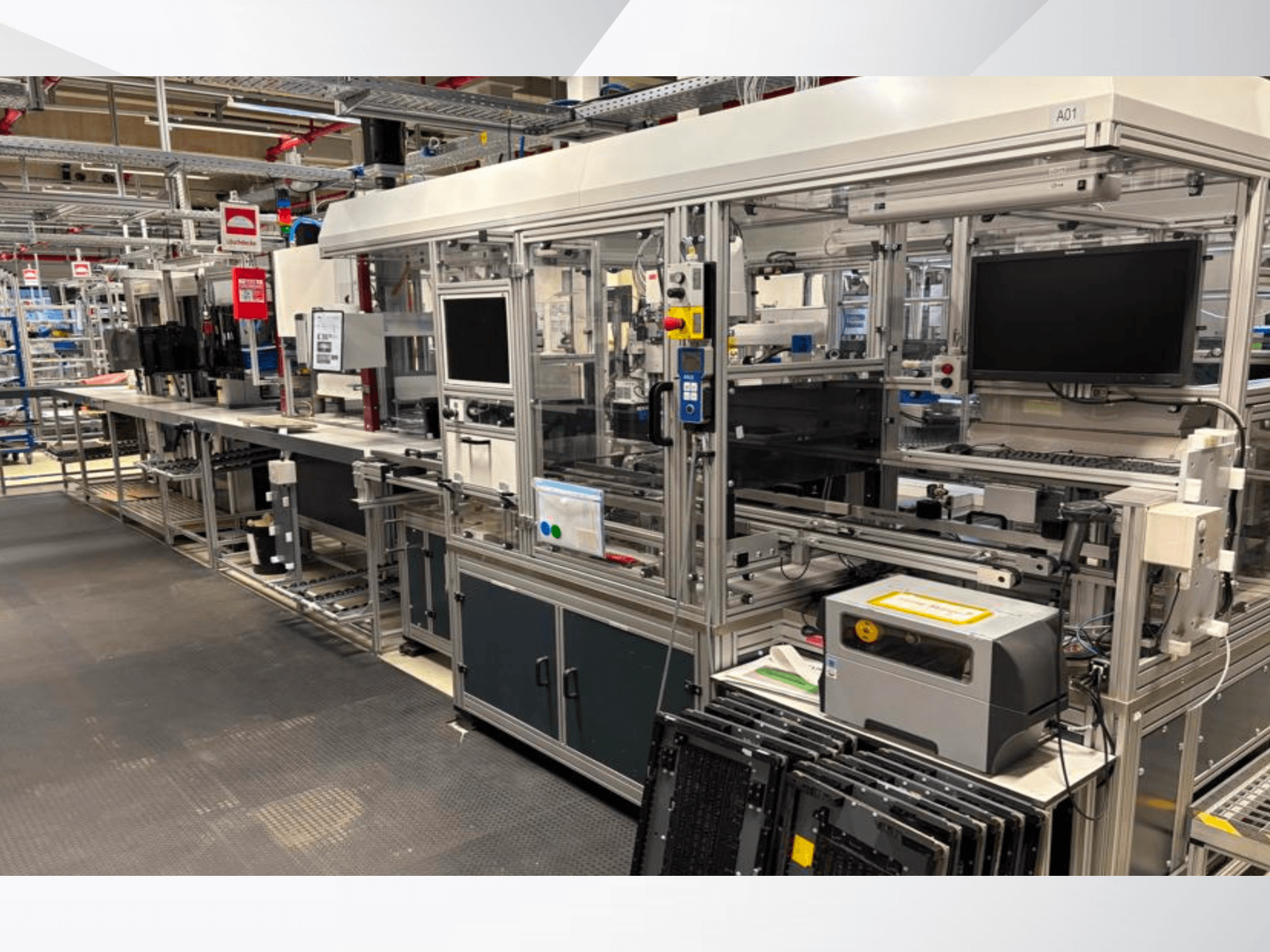

40 db Jupiter rendszer áll rendelkezésre (összességében): a hegesztési automatizálás magában foglalja az XYZ portálvezérlő rendszert, a hegesztésvezérlést, a hegesztésfelügyeletet, a képfeldolgozó rendszert és az adatkapcsolatot. A hűtőegységek nem tartoznak a csomaghoz.

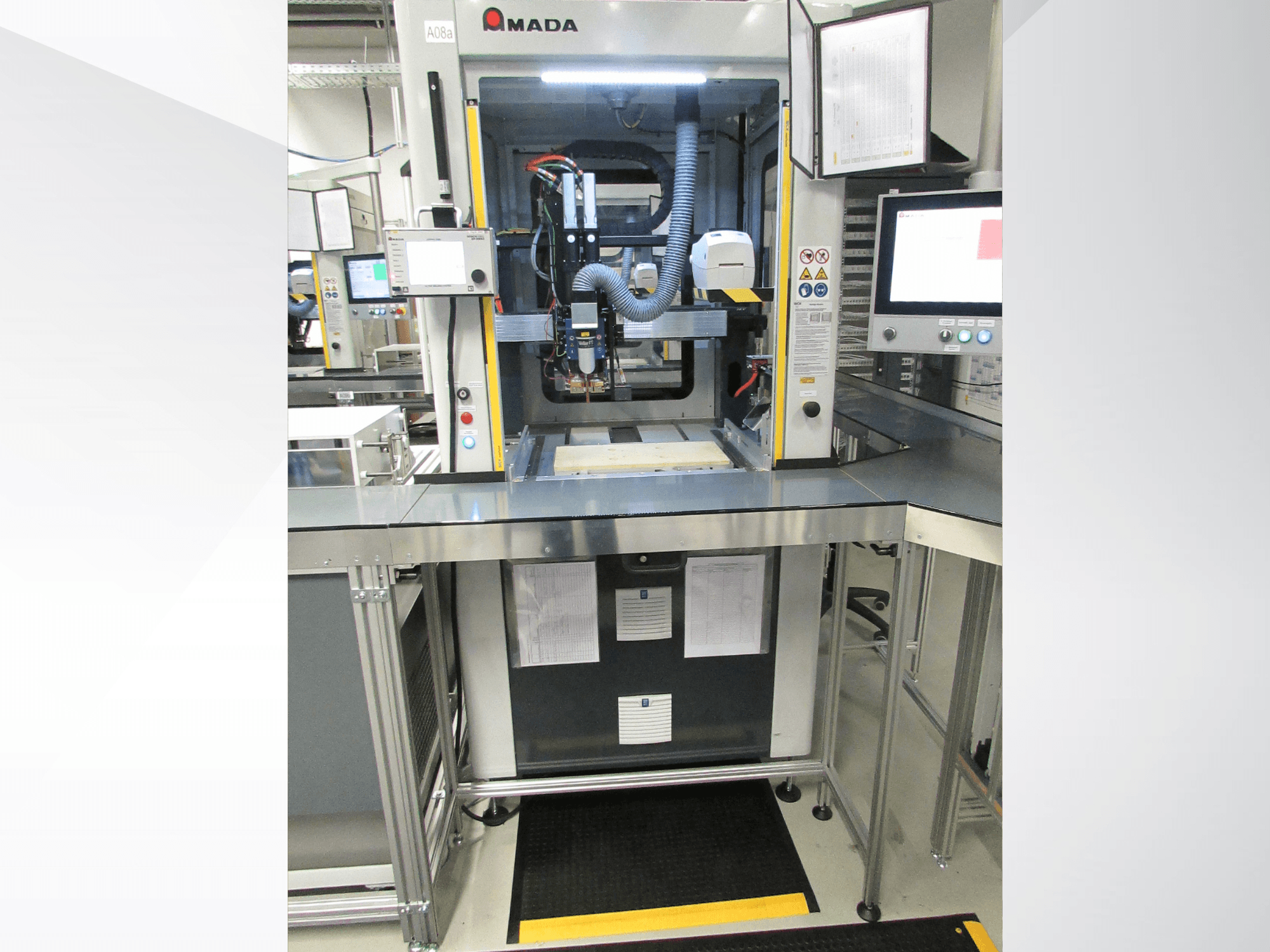

AMADA Jupiter Advanced Battery Pack Welder (2021)

Általános

• Modell: Jupiter Advanced Battery Pack hegesztőgép

• Állapot: Nagyon jó / Jól karbantartott

• A gép méretei: 1200 × 1200 × 2300 mm

• PLC vezérlésű rendszer

• ISQ / MNC hegesztővezérlő

Gép típusa

• Automatizált mikroellenállásos hegesztőrendszer

• Akkumulátorcsomag / akkumulátormodul hegesztőrendszer

Hegesztési technológia

• Mikroellenállásos hegesztés

• Frekvencia: 10 kHz

Munkaterület

• Munkaterület: 624 × 550 mm

• Hegesztési terület (max.): 540 × 450 mm

• Látómező (max.): 540 × 450 mm

Teljesítmény

• Hegesztési ciklusidő: 1,8 másodperc (hegesztési ponttól hegesztési pontig)

• Képi ellenőrzési idő: 1,2 másodperc (képfelvétel ponttól képfelvétel pontig)

• Üzemidő: 5 000–40 000 óra

Elektromos adatok

• Tápfeszültség: 400 VAC

• Fő biztosíték: 40 A

• Teljesítményfelvétel: 2 kVA

Pneumatika

• Sűrített levegő igény: 6 bar tiszta, száraz levegő

Opcionális felszerelés, nem tartozék

• Robot betöltő rendszer

• Képfeldolgozó rendszer

• SQL adatbázis nyomonkövethetőség

• Elektródatartók

• Tartalék elektródák

Opcionális robot betöltő rendszer

Általános

• Alkalmazás: Akkumulátorcsomagok automatikus be- és kirakása

• Integráció: AMADA Jupiter hegesztőrendszer

• Robotbetöltő gép 25

Berendezés

• Automatikus alkatrészkezelés

• Integrált vizuális ellenőrzés

• Integrált hegesztési folyamat

Opcionális: 3x ASIC Robotics Steckautomat V (2022), ár kérésre

Általános

• Gyártó: ASIC Robotics AG

Alkalmazás

• Akkumulátorcellák automatikus behelyezése / összeszerelése

• Alkalmas 18650-es cellákhoz

• Alkalmas 21700 cellákhoz

Kompatibilis cellatartó típusok

• Senec V2

• StreetScooter V6

• Ocado

• Lightyear

Teljesítmény

• 1 × 4 cellát egyszerre: kb. 1,0 másodperc/cella

• 2 × 2 cellás egyidejű töltés: kb. 1,0 másodperc/cell

• 4 × 1 cell: kb. 1,3 másodperc/cell

• Műszaki hatékonyság: 95%

Elektromos adatok

• Feszültség: 3 × 400 / 230 VAC

• Frekvencia: 50 Hz

• Biztosíték: 25 A

• Tápkábel: 6 mm²

Pneumatika

• Üzemi nyomás: 6–10 bar

• Légcsatlakozás: Ø14 dugaszos csatlakozás

• Légminőség: Száraz és olajmentes

Méretek

• A gép magassága ASIC robot jelzőtoronnyal együtt: 2720 mm

Súly

• Kb. 2 100 kg

Környezeti feltételek

• Környezeti hőmérséklet: +5 °C és +40 °C között

• Relatív páratartalom: 45–85% (nem kondenzáló)

Zajkibocsátás

• Átlagos zajszint: 75 dB(A)
