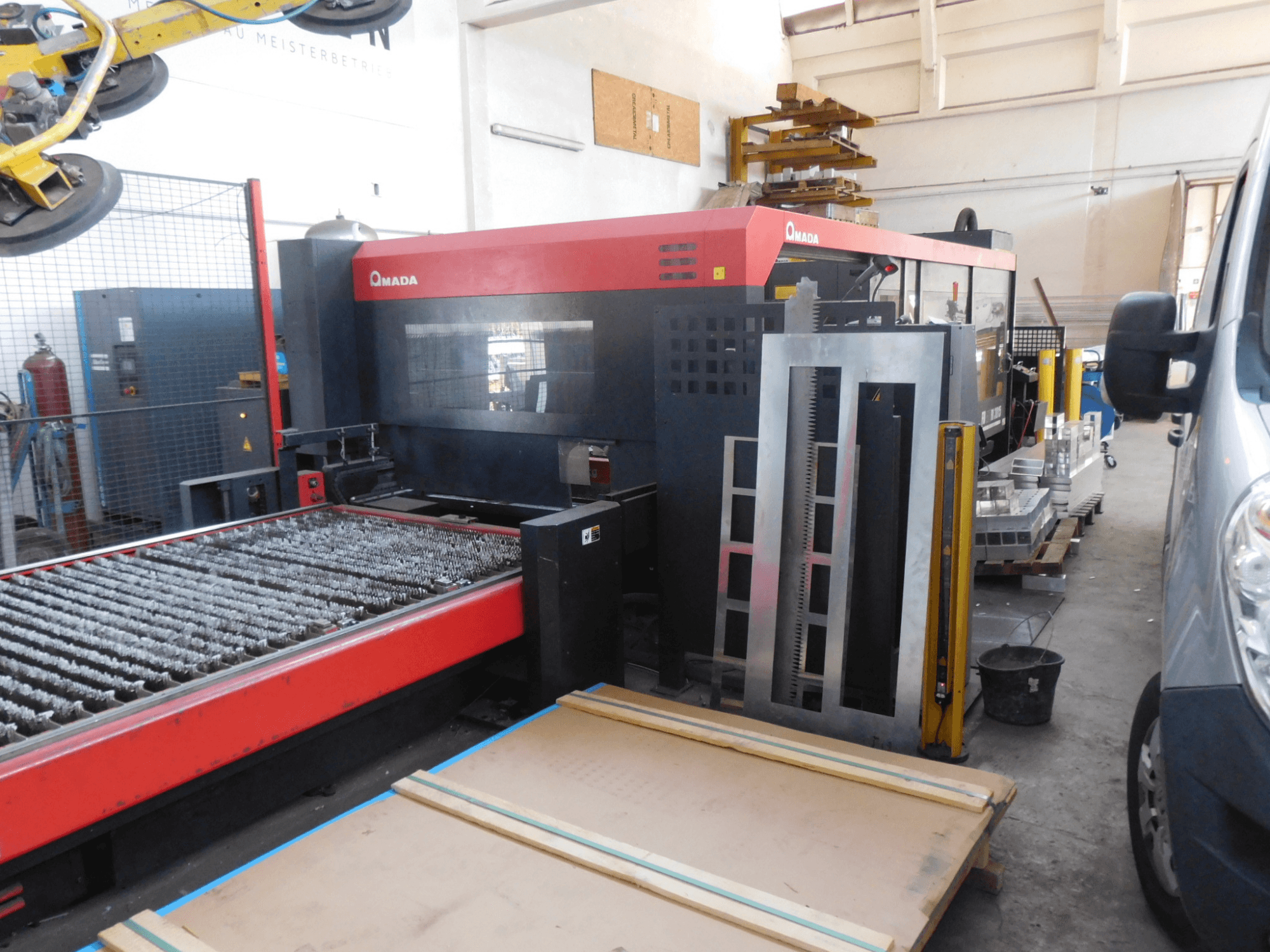

AMADA - FO-3015 II RIDE-CUT-AMA-2012-00003

• Lézer típusa: AC-HF gerjesztésű, gyors axiális áramlású CO2 lézer

• Lézer kimenet: 4000 Watt (folyamatos), 5000 Watt (csúcs)

• Optikai rendszer: Repülő optika

• Hatótávolság (X x Y x Z): 3070 x 1550 x 200 mm

• Max. Terhelés: 920 kg

• Max. Anyagvastagság (könnyűacél): 20 mm

• Pozícionálási sebesség: 80 m/min (X/Y), 60 m/min (Z), 113 m/min (szimultán)

• Pozicionálási pontosság: ± 0,01 mm / 500 mm

• Pozicionálási ismételhetőség: ± 0,005 mm

• Vezérlőegység: AMNC 3i (21,5 hüvelykes képernyő)

• Lézerforrás típusa: AO4B-0815-B342 (YOM 2013, S/N L13X40476)

• Lézer stabilitás: ± 2%

• Lézergázfogyasztás: kb. 10 l/h

• Lézergáz-keverék: Lézergáz-keverék: 1,5 l/h:

  • CO₂: 5 ± 0.25%

  • He: 60 ± 3%

  • N₂: 35 ± 1.75%

• Sugár üzemmód: megközelítőleg TEM₀₀₀

• Sugár divergencia: kevesebb mint 2 mrad

• Impulzusfrekvencia: 1 - 2000 Hz

• Környezeti feltételek: 5 - 35°C, max. 75%-os páratartalom

• Hőmérséklet-tartomány (üzemi hőmérséklet): 25°C (± 1°C)

• Lézer hullámhossz: 10,6 µm

• Lézergázfogyasztás: kb. 10 l/h

• Energiafogyasztás: 12-59 kW (átlagosan a teljes rendszerre)

• Rotációs index (RI): Integrált képesség a cső/profil megmunkálásához; RI egység a dokumentáció szerint jelen van.

• Teljesítményigény (főegység címtáblája): 200V, 50/60 Hz

• A gép tömege: 13,550 kg

• Oszcillátor névtábla: AF4000i-C modell, súly 1200 kg

• Főegység címtáblája: FO3015IIRI modell

Kiegészítő berendezések

• Raklapváltó: LST3015 RI (YOM 2017, S/N 30153398)

• Tápegység/transzformátor: TG513 (S/N 987/13)

• Hűtő/elszívó egység: PC5011FOm24kw (S/N 7196850001)

• VPSS 3i Tube Full Solution Pack szoftver

• Steel-Prisma asztaltartó

• Rotációs Index csővágó egység
