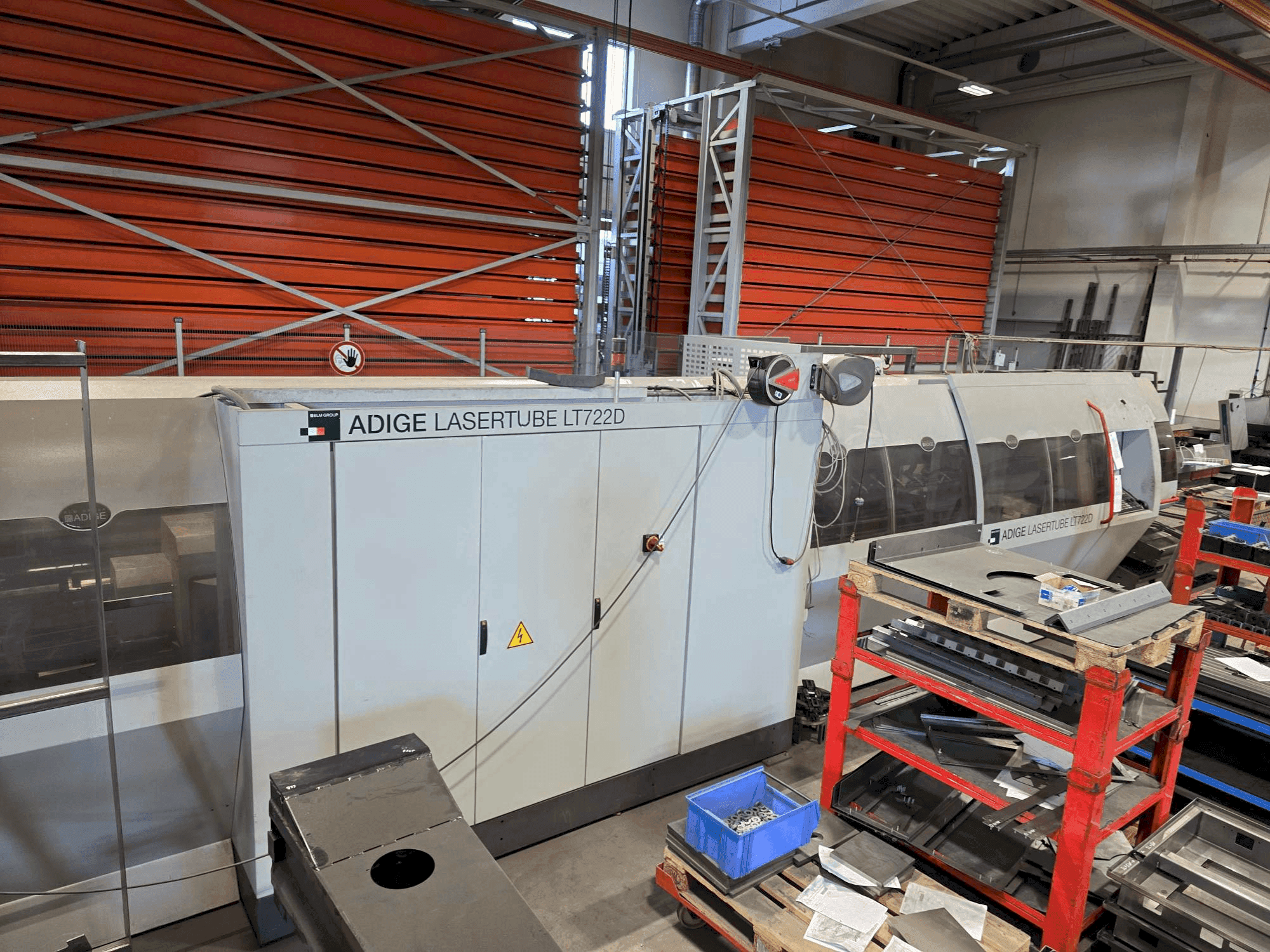

ADIGE - LASERTUBE LT722DDE-CUT-ADI-2021-00001

• Félig zárt, diffúzióval hűtött co2 lézerforrás rofin dc 025 compact. Névleges teljesítmény: 2500 w.

• Az automatikus kirakodórendszer főmodulja a megmunkálandó cső 1-cnc-tengelyes vezérelt alátámasztásával.

• Programvezérelt kirakodás

• Az automatikus kirakodórendszer bővítő modulja 4500 mm-es alkatrészhosszig terjedő alkatrészhosszúsághoz

• A jó alkatrészek szortírozása előre (asztal felőli oldal) és hátra (rakodó oldal)

• A levágott darabok és a vágási maradékok kazettába válogatása

• Alkalmas nyitott profilok (lapos, l, c, és u-profilok) feldolgozására

• Speciális mechanikai eszközök és folyamatmódosítások nyitott profilokhoz

• Alkalmas lágyacélból vagy rozsdamentes acélból készült csövek megmunkálására

• Kerek cső méretei: Ø 12-140 mm

• Négyszögletes cső méretei: 12 x 12 mm és 120 x 120 mm között

• Négyszögletes/lapos ovális cső méretei: 10 mm-es oldal max. 140 mm-ig.

• Maximális oldalkülönbség téglalap/lapos-ovális csöveknél: 110 mm

• Munkadarab burkolat: Ø 170 mm-es körbe írva

• Maximális csőtömeg: 15 kg/m; összesen legfeljebb 100 kg

• Berendezés és kirakodó berendezés jellemzői

  • 6,5 m-es kötegrakodó berendezés érzékeny felületű csövekhez/csövekhez: A láncok gumiborítása az anyagmozgatáshoz. A csövek/csövek betöltő és tartó részeinek műanyag burkolata a szétválasztásig.

  • Az automatikus kirakodó berendezés főmodulja, a következőkkel: 1-CNC-tengely vezérelt támasz a megmunkálandó cső/cső számára. Programvezérelt kirakodás.

  • Az automatikus kirakodóberendezés bővítő modulja részhosszúságokhoz 4.500 mm-ig, a következőkkel: A jó részek szétválogatása: Elölre (konzol felőli oldalra), 250 mm-től 4.500 mm-ig. Hátrafelé (rakodó oldal) 4 000 mm-ig. A 250 mm alatti hosszúságú terményvégek és maradékok kazettába válogatása.

  Cső/cső specifikációk

  • Kerek csövek: Átmérő $\text{12 mm}$ és $\text{140 mm}$ között.

  • Négyszögletes csövek: $\text{12 x 12 mm}$ és $\text{120 x 120 mm}$ között.

  • Téglalap/lapos ovális csövek: $\text{10 mm}$ oldal max. $\text{140 mm}$ oldalig. Maximális oldalkülönbség: $\text{110 mm}$. Felírhatónak kell lennie egy $\text{170 mm}$ átmérőjű körbe.

  • Maximális cső/cső súlya: $\text{15 kg/m}$ (összesen legfeljebb 100 kg).

Kiegészítő felszerelés

• PRECITEC AK-HP univerzális vágófejtartó az érintésmentes távolságszabályozáshoz.

• Kapacitív távolságérzékelő megerősített kerámia résszel

• 25 bar nyomásállóságig

• Vegyes hűtés (víz és száraz levegő) a lencsetartó/felső lencsetartó területéhez

• A kerámia rész és a fúvóka szárazlevegős hűtése

• Automatikus csőköteg-töltő 3200 és 6500 mm közötti kezdőhosszúságokhoz

• Daruval történő berakodás lehetséges

• Speciális emelőrakodó berendezés szögletes, téglalap alakú és lapos ovális csövekhez

• Csövek szétválasztása hosszmérő állomással

• 6500 mm-es kötegrakodó berendezés érzékeny felületű csövekhez

• Artube fészekrakó szoftver mellékelve
